제품 소개

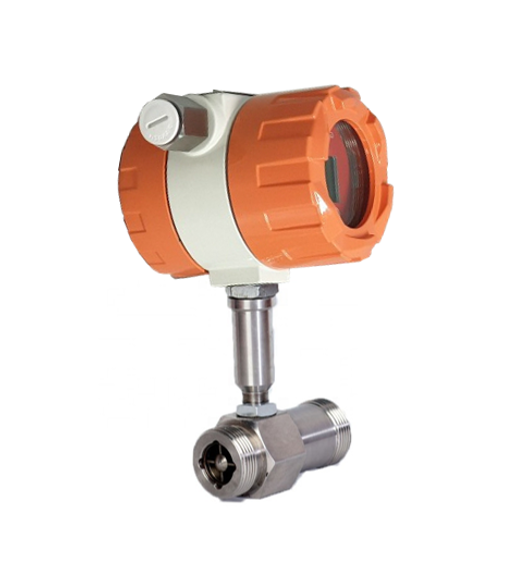

터빈 유량계 GTLT-T (나사산 연결형)는 소구경 배관에 직접 체결하는 나사산(Thread) 방식으로, 유체의 흐름에 따라 로터가 회전하는 주파수를 측정하여 유량을 계산합니다. 소구경일수록 로터의 반응이 민감하여 미세한 유량 변화를 잡아내는 데 탁월하며, 구조가 단순하고 가벼워 설치 공간의 제약을 거의 받지 않습니다.
제품 특징
정밀 소구경: DN4부터 시작하는 라인업으로 소량의 액체도 ±1.0% 이내의 고정밀 측정이 가능합니다.
극강의 재현성: 단기 재현성이 0.05%~0.2% 수준으로 매우 높아 정밀한 반복 공정에 최적입니다.
경제적 유지보수: 베어링과 로터 등 내부 부품의 교체가 간편하여 유지비용이 저렴합니다.
적용 범위
- 자동차 및 기계: 디젤/가솔린 엔진 테스트 리그, 기계 장치 내 윤활유 공급 모니터링.
- 정밀 화학: 실험실용 소량 시약 주입, 정밀 배합 장치(Batching system).
- 에너지 관리: 보일러 급수 및 연료 소모량 정밀 측정.
기본 사양
| 항목 (Item / Performance) | 기술 사양 (Technical Parameters) |
|---|---|
| 디스플레이 (Display) | LCD: 총 유량(Total) 및 순간 유량(Instantaneous) 표시 |
| 공칭 구경 및 연결 방식 (Nominal Diameter & Connection) |
나사산(Thread): DN4, 6, 10, 15, 20, 25, 32mm 나사산 및 플랜지: DN40mm 플랜지(Flange): DN50, 65, 80, 100, 125, 150, 200mm |
| 적용 유체 (Application) | 불순물이 없고 내부식성이 강하지 않은 액체 (물, 디젤, 오일, 알코올 등) |
| 정확도 (Accuracy) | ±1.0% of F.S. |
| 재현성 (Repeatability) | ±0.1% |
| 측정 범위 (Measuring range) | 0.04 ~ 800 m³/h |
| 범위 비율 (Range ability) | 1:10, 1:15, 1:20 |
| 구경 범위 (Diameter) | DN4 ~ DN200 |
| 작동 조건 (Working Condition) |
• 유체 온도: -20°C ~ +120°C (최대 150°C 커스텀 가능) • 주변 온도: -20°C ~ +60°C • 습도: 5% ~ 95% • 압력: 1.6 ~ 6.3 MPa (최대 42 MPa 고압 커스텀 가능) |
| 연결 방식 (Connection) | Flange / Thread / Tri-Clamp |
| 재질 (Material) |
• 바디 및 플랜지: SUS304, SUS316L • 베어링 및 샤프트: 텅스텐 카바이드 (Tungsten carbide) |
| 전원 (Power) | DC 24V 또는 3V 10AH 리튬 배터리 |
| 소비 전력 (Power consumption) | 1W 미만 |
| 출력 (Output) | 4-20mA, Pulse, RS485 |
| 디지털 통신 (Communication) | RS485-MODBUS, HART, PROFIBUS-DP |
| 보호 등급 (Enclosure) | IP65 |
| 플랜지 규격 (Flange) |
• DIN: 표준 PN16 (옵션: PN25, PN40) • ANSI: 150LB, 300LB, 600LB, 900LB • JIS: 10K, 20K, 30K, 63K |
| 케이블 그랜드 (Cable gland) | M20 x 1.5 또는 NPT 1/2" |
