제품 소개

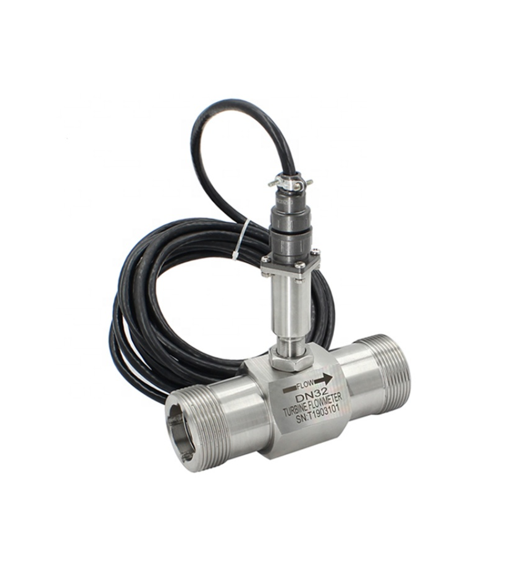

터빈 유량계 GTLT-N (무표시 펄스 출력형)는 현장 디스플레이를 제거하고 순수하게 유량 신호(Pulse)만 출력하는 경제적인 센서 위주의 모델입니다. 고속 응답 특성을 가진 픽업 코일이 로터의 회전수에 비례하는 펄스 신호를 PLC나 상위 컴퓨터로 즉각 전송하여, 중앙에서 실시간으로 유량을 제어할 수 있게 돕습니다.
제품 특징
- 시스템 통합 최적화: PLC, 데이터 로거, 원격 모니터링 시스템과의 연동이 매우 쉽고 안정적입니다.
- 콤팩트 및 저전력: 불필요한 전력 소모가 없어 협소한 장비 내부에 매립하기 좋습니다.
적용 범위
- OEM 및 장비 제조: 세척기, 정수 장비, 냉각기 내장용 유량 감시 센서.
스마트 팩토리: 중앙 제어실에서 통합 관리하는 자동화 생산 라인.
기본 사양
| 항목 (Item / Performance) | 기술 사양 (Technical Parameters) |
|---|---|
| 디스플레이 (Display) | LCD: 총 유량(Total) 및 순간 유량(Instantaneous) 표시 |
| 공칭 구경 및 연결 방식 (Nominal Diameter & Connection) |
나사산(Thread): DN4, 6, 10, 15, 20, 25, 32mm 나사산 및 플랜지: DN40mm 플랜지(Flange): DN50, 65, 80, 100, 125, 150, 200mm |
| 적용 유체 (Application) | 불순물이 없고 내부식성이 강하지 않은 액체 (물, 디젤, 오일, 알코올 등) |
| 정확도 (Accuracy) | ±1.0% of F.S. |
| 재현성 (Repeatability) | ±0.1% |
| 측정 범위 (Measuring range) | 0.04 ~ 800 m³/h |
| 범위 비율 (Range ability) | 1:10, 1:15, 1:20 |
| 구경 범위 (Diameter) | DN4 ~ DN200 |
| 작동 조건 (Working Condition) |
• 유체 온도: -20°C ~ +120°C (최대 150°C 커스텀 가능) • 주변 온도: -20°C ~ +60°C • 습도: 5% ~ 95% • 압력: 1.6 ~ 6.3 MPa (최대 42 MPa 고압 커스텀 가능) |
| 연결 방식 (Connection) | Flange / Thread / Tri-Clamp |
| 재질 (Material) |
• 바디 및 플랜지: SUS304, SUS316L • 베어링 및 샤프트: 텅스텐 카바이드 (Tungsten carbide) |
| 전원 (Power) | DC 24V 또는 3V 10AH 리튬 배터리 |
| 소비 전력 (Power consumption) | 1W 미만 |
| 출력 (Output) | 4-20mA, Pulse, RS485 |
| 디지털 통신 (Communication) | RS485-MODBUS, HART, PROFIBUS-DP |
| 보호 등급 (Enclosure) | IP65 |
| 플랜지 규격 (Flange) |
• DIN: 표준 PN16 (옵션: PN25, PN40) • ANSI: 150LB, 300LB, 600LB, 900LB • JIS: 10K, 20K, 30K, 63K |
| 케이블 그랜드 (Cable gland) | M20 x 1.5 또는 NPT 1/2" |
