제품 소개

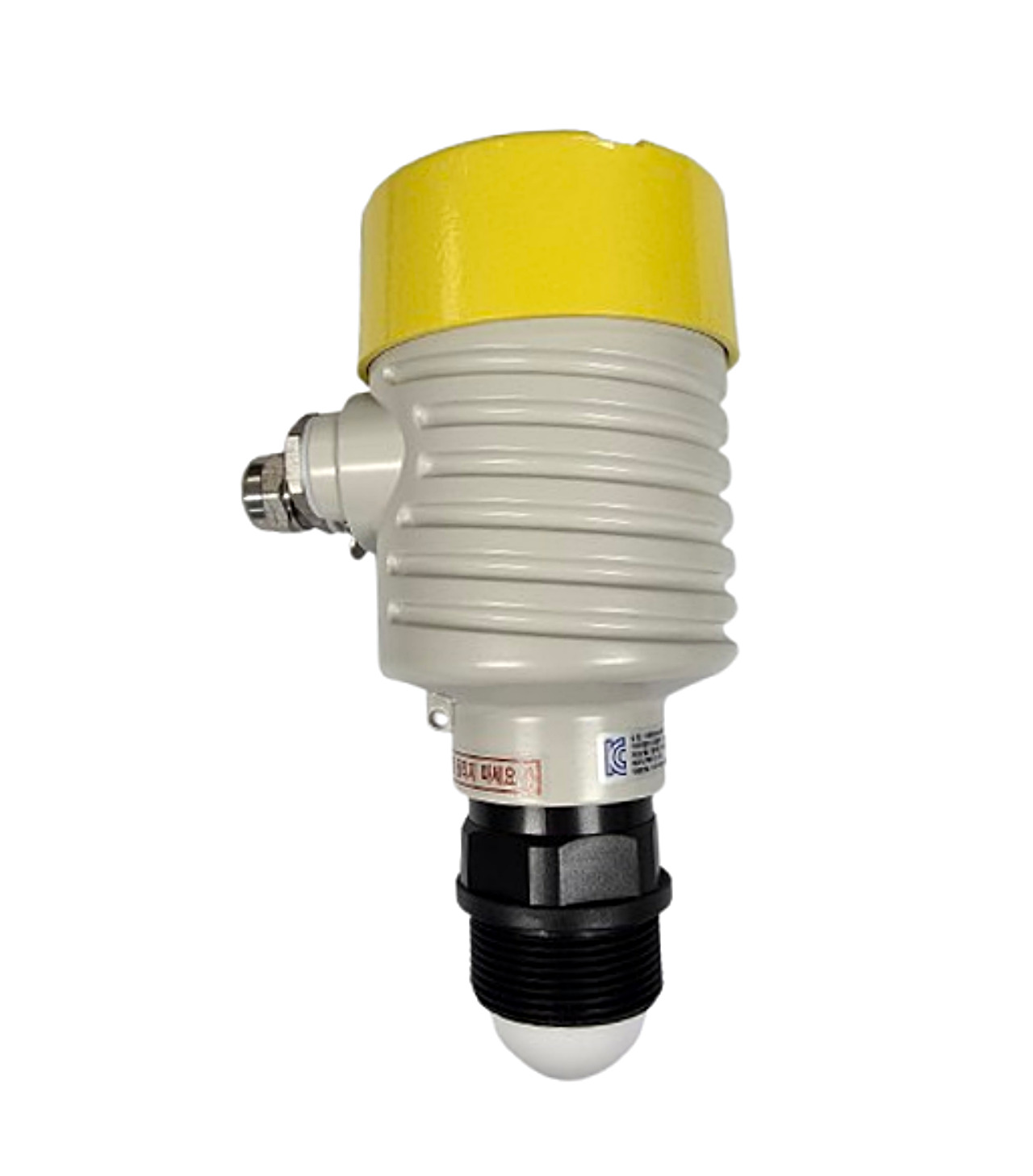

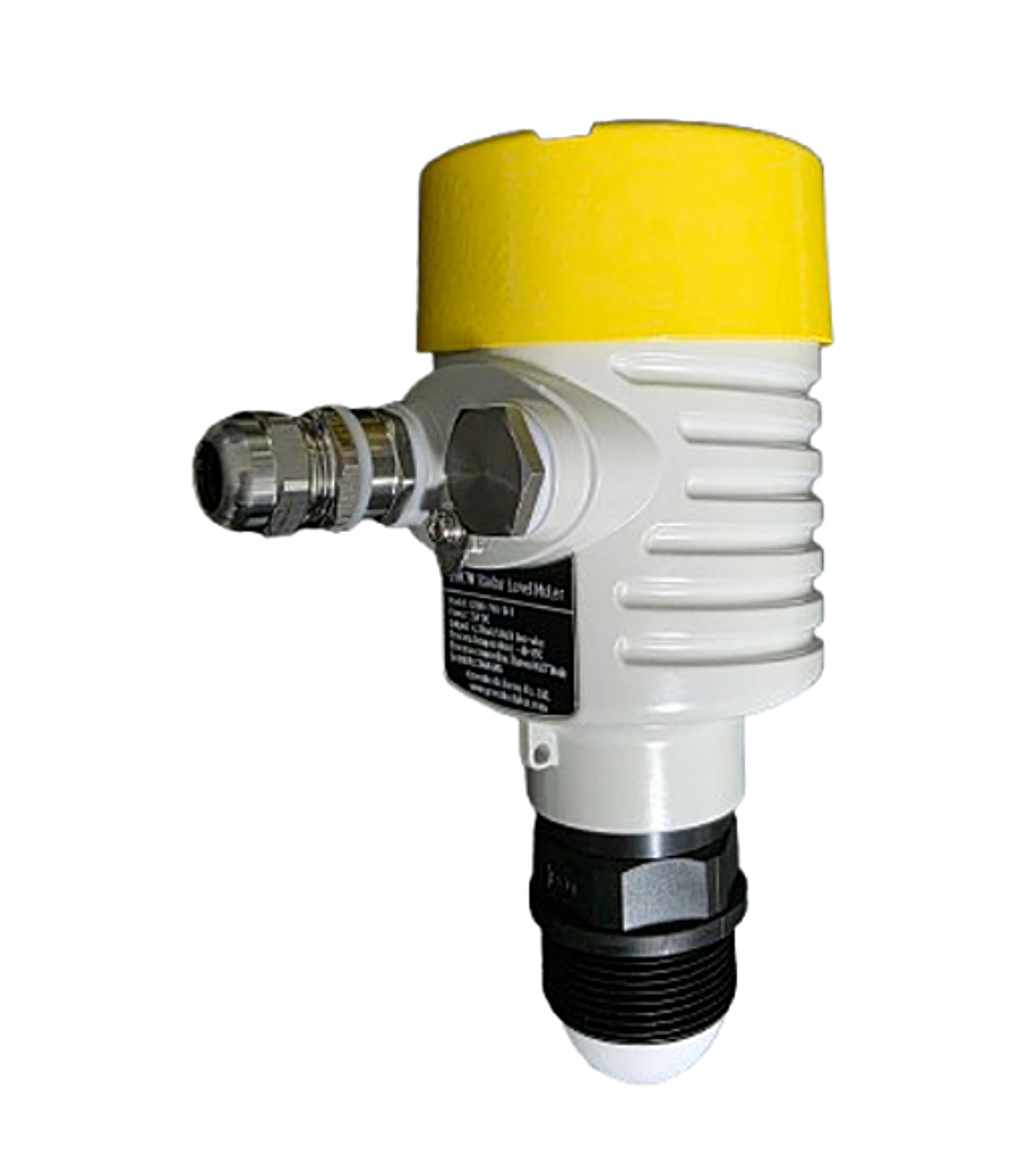

GFMR-78G 레이더 레벨/거리 미터는 76~81GHz로 운용되는 주파수 연속 변조방식: Frequency Modulated Continuous Wave method (FMCW)의 비접촉식 레이더 레벨/거리 미터이며 수처리 및 기타 액체 전용 레이더 수위계 입니다.
제품 특징
실시간 모니터링: 순간 유량, 유속, 누적 유량 데이터를 실시간으로 측정하고 표시합니다.
간편한 지능형 설정: 원형 관의 내경이나 사각 관의 폭만 입력하면 장비가 자동으로 관내 유량을 계산하여 출력합니다.
정밀한 측정 시스템: 고성능 유속 센서와 수위 센서, 유량 지시계가 세트로 구성되어 액체의 높낮이와 상관없이 정확한 데이터를 제공합니다.
적용 범위
새롭게 개발한 CMOS millimeter wave RF chip을 기반으로 보다 세련된 RF architecture를 실현하였으며 신호 대 잡음 비율을 높여 작은 불감대 (Dead band: 80mm)를 갖도록 하였습니다.
- 5GHz 작동 주파수 대역폭은 더 높은 측정 분해능과 정확도를 의미합니다.
- 안테나 빔 각도는 8°로, 주변 환경 및 수증기의 간섭을 최소화할 수 있습니다.
- 2~3mm의 오차를 가질 정도로 정확도가 좋습니다.
- 짧은 파장은 주파수의 반사 특성을 높이도록 되어 있습니다.
- 8°의 빔 각도와 자기 적응형 자동 이득 알고리즘 기능을 가지고 있어 피 측정체의 표면 반사 지점을 쉽게 찾을 수 있습니다.
- 반응 시간이 짧고 (80~100ms) 측정 주기를 조정 가능하다 (0.5~300m/min)
- 가짜 에코 주파수를 쉽게 제거할 수 있습니다.
- PTFE 렌즈 안테나를 완전 밀폐하여 주파수 누설이 되지 않으며 안전하게 사용할 수 있습니다.
- 고온 고압 특수안테나는 별도로 공급이 가능하며, 현장의 특성에 맞는 미터를 선정할 수 있습니다.
- 액체 측정만 가능하게 고안함으로써 제품 가격을 획기적으로 낮추었습니다.
- 한글 탑재로 누구나 쉽게 조정할 수 있습니다.
제품 사양
| 주파수 (Frequency) | 76~81GHz |
| 최대 측정 거리 (Max. Range) | 10m, 20m |
| 적용 (Application) | 액체, 분체, 고체 측정용 / 스마트 홍수 및 수문 관리 / 고온 고압 탱크 / 소형 탱크 및 화학 반응기 / 설치 공간이 왜소한 소형 반응기 / 높은 정확성을 요구하는 탱크 / HMD, CMD / 기타 산업용 기계 및 거리측정 |
| 분해능 (Resolution) | 1~2mm |
| 응답 시간 (Response Time) | < 80~100ms |
| 측정 주기 (Cycle) | 조정 가능 (1m/min ~ 300m/min) |
| 정확도 (Accuracy) | < 2mm |
| 반복성 (Repeatability) | < 1mm |
| 빔 각 (Beam Angle) | 8° |
| 불감대 (Blind Zone) | Max. 0.1m |
| 측정 최소 DK값 | 1.8 ~ 2.0 |
| 전원 공급 (Power) | DC24V DC/ 22.5mA (옵션: AC 85~240V, 50~60Hz) |
| 출력 신호 (Output) | 10m, 200m용: 4-20mA with HART/ 2-Wire 20m용: 4-20mA with RS485 Modbus/ 6-Wire |
| 오류출력 (Error Output) | 4mA, 22mA or 20.5mA (설정 가능) |
| 조정 (Adjustment) | 4 버튼 |
| 디스플레이 (Display) | LCD 디스플레이, 128x64픽셀 /레벨, 거리(공간), 4-20mA 전류, % 표시 |
| 지원 언어 (Language) | 한글, 영어 |
| 유체 온도 (Process Temp.) | 표준: -40~85°C, -40~150°C, 기타 |
| 유체 압력 (Process Press.) | -1... 2.0MPa (기타 고압은 문의 바랍니다) |
| 주변 온도 (Ambient Temp.) | 출력: -40°C~55°C, 지시: -30°C~55°C |
| 주변 습도 (Humidity) | ≤95%RH |
| 하우징 재질 (Housing) | 표준: 알루미늄 다이-케스팅, 옵션: 스테인레스 스틸 |
| 보호 등급 (IP Grade) | IP67 |
| 안테나 종류와 재질 | 렌즈타입 안테나 / PTFE |
| 공정 연결부 (Connection) | G1.5" 나사 타입, 별도 장착 플랜지 |
| 배선 도입부 (Cable Entry) | NPT 1/2" FM, G (PF) 1/2" FM, M20X1.5 |
| 권고 케이블 사양 | AWG18 or 0.75m² |
■ 구성도

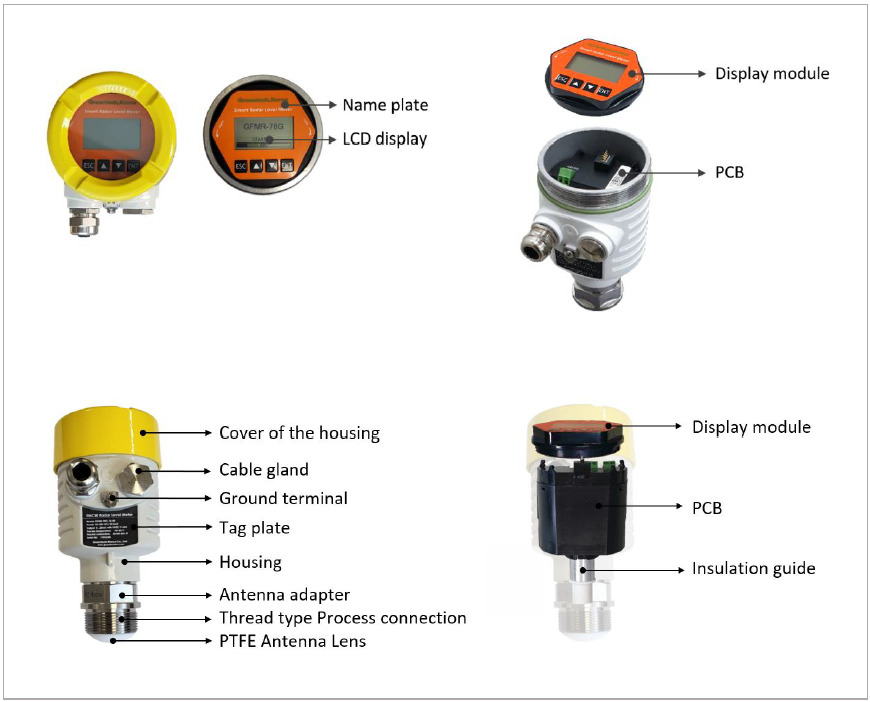

● 각부 명칭:

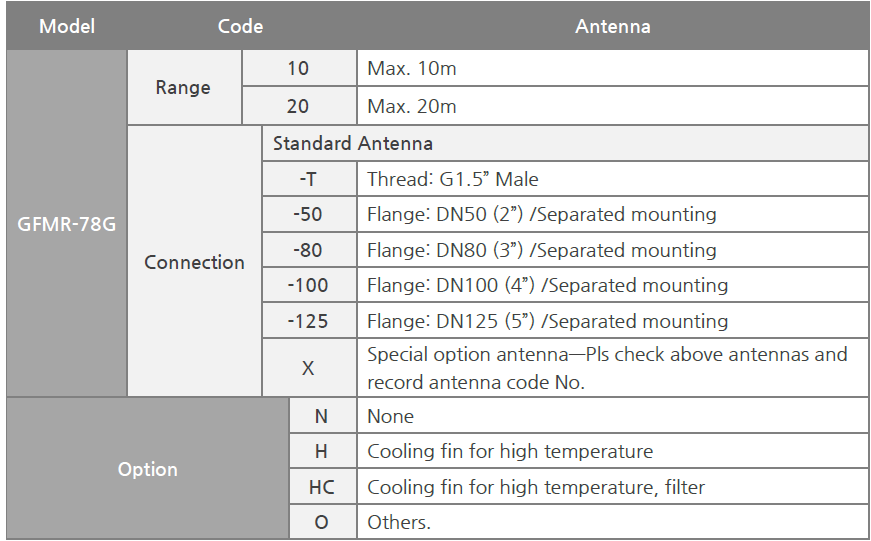

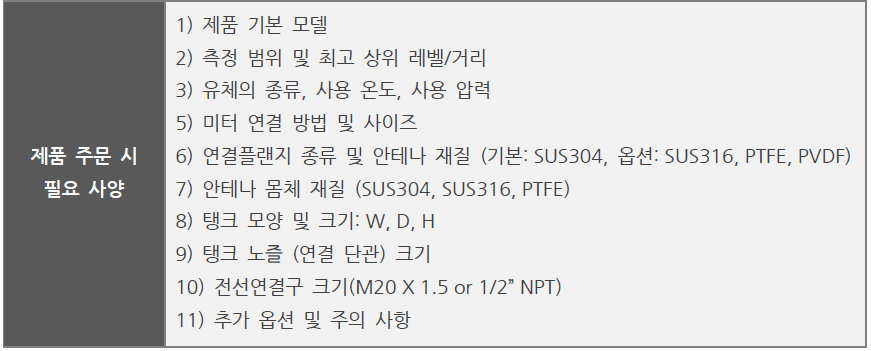

■ 제품 선정 코드
80GHz Non contact FMCW Smart Radar Level Distance Meter
– Level, Distance (Space), 4-20mA current, Percentage
– Material properties, Material characteristics and Wastage line
– 10m, 20m: 2-Wire system: 4~20mA with Hart
– 20m: 6-Wire system: 4~20mA with RS485/ Modbus
(본 자료는 당사의 기술 사양 업그레이드로 인하여 사전에 통보 없이 변경될 수 있습니다있습니다)
