■ 구성도
■ 제품 소개

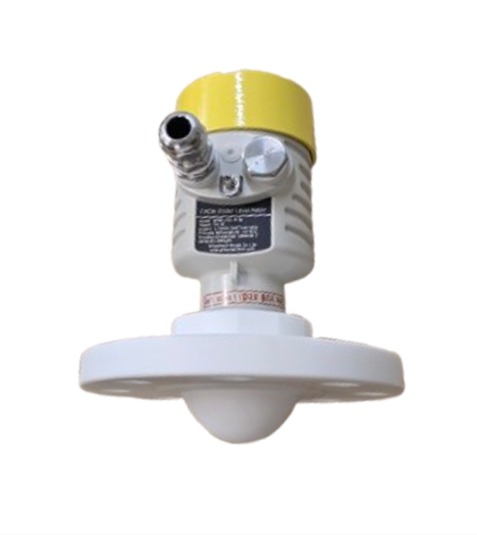

GFMR-80 부식방지형 시리즈는 FMCW 80GHz 고주파수 비접촉식 레이더 레벨/거리 미터는 76~81GHz 대역의 초고주파 FMCW(주파수 변조 연속파) 방식을 채택한 최첨단 비접촉식 계측 솔루션입니다. 기존 모델 대비 안테나 개구면(넓이)을 대폭 확장 설계하여 신호의 송수신 효율과 집중도를 극대화했습니다. 빔 각도가 한층 더 정밀해진 덕분에 탱크 내부의 복잡한 구조물이나 벽면 간섭을 완벽에 가깝게 회피하며 수면 및 타겟을 정확히 조준하고 확장된 안테나와 진보된 알고리즘의 결합으로 ±1mm 오차 범위 내의 초정밀(High-Precision) 계측을 실현하였으며, 수면의 미세한 출렁임이나 가혹한 현장 노이즈 속에서도 흔들림 없이 일관되고 정확한 수위 및 거리 데이터를 제공하는 고성능 하이엔드 표준형 레이더 수위계입니다.
특히, GFMR-80 (PTFE 타입)은 강한 부식성 화학 물질 및 고순도 유체 측정을 위해 안테나 어셈블리 전체를 완벽한 PTFE(플루오린 수지)로 밀폐 실드(Shield) 처리한 특수 사양 제품입니다. 금속 부식을 유발하는 가스나 액체로부터 센서를 원천 보호하며, 표면 점착 방지 특성이 우수하여 고점도 유체나 증기가 발생하는 환경에서도 고정밀 80GHz 레이더 신호를 안정적으로 투과·수신합니다.
■ 적용 범위
강산 및 강알카리 저장조: 염산, 황산, 질산, 가성소다 등 강력한 내부식성을 요구하는 화학 약품 탱크 및 약품 투입 공정.
화학 반응기 및 도금 공정: 고온의 부식성 가스와 가혹한 화학 증기가 지속적으로 상부로 분출되는 밀폐형 반응조.
식음료 및 제약 가공 공정: 고청정(Sanitary) 밀폐 관리가 필요하며 위생적 세척이 필수적인 저장 탱크.
고점성 및 결정화 유체: 안테나 표면에 이물질이 쉽게 흡착되거나 응축·결정화되어 오동작을 유발하기 쉬운 폐수 및 화학 슬러지 조.
■ 주요 특징
- 새롭게 개발한 CMOS millimeter wave RF chip을 기반으로 보다 세련된 RF architecture를 실현하였으며 신호 대 잡음 비율을 높여 작은 불감대 (Dead band: 80mm 이하/ 액체기준)를 갖도록 하였다.
- 5GHz 작동 주파수 대역폭은 더 높은 측정 분해능과 정확도를 의미한다.
- 안테나 빔 각도는 3°로, 주변 환경 및 분진, 수증기의 간섭을 최소화할 수 있다.
- 2~3mm의 오차를 가질 정도로 정확도가 좋다.
- 짧은 파장은 경사진 피 특정체에서 주파수의 반사 특성을 높이도록 되어 있다.
- 반응 시간이 짧고 (80~100ms) 측정 주기를 조정 가능하다 (0.5~500m/Min)
- 가짜 에코 주파수를 쉽게 제거할 수 있다.
- 원격 디버깅 및 원격 업그레이드 지원으로 현장 인력의 비용을 절감시킬 수 있다.
강산 및 강알카리 저장조: 염산, 황산, 질산, 가성소다 등 강력한 내부식성을 요구하는 화학 약품 탱크 및 약품 투입 공정
화학 반응기 및 도금 공정: 고온의 부식성 가스와 가혹한 화학 증기가 지속적으로 상부로 분출되는 밀폐형 반응조
식음료 및 제약 가공 공정: 고청정(Sanitary) 밀폐 관리가 필요하며 위생적 세척이 필수적인 저장 탱크
- 한글 탑재로 누구나 쉽게 조정할 수 있다.
■ 주의 사항
- 벽면 이격 거리 확보 왜곡과 간섭을 방지하기 위해 탱크 벽면으로부터 최소 200mm 이상 떨어뜨려 설치해야 합니다. 탱크 직경의 4분의 1 또는 6분의 1 지점이 가장 이상적입니다.
- 내부 장애물 및 유입구 회피 간섭 신호가 발생할 수 있으므로 탱크 내부의 사다리, 지지대, 가열 코일 같은 장애물을 피해야 합니다. 특히 원료가 떨어지는 유입구 바로 위에는 절대 설치하지 마십시오.
- 노즐 길이 기준 준수 탱크 상부 노즐에 설치할 때 안테나 끝단 렌즈 부분이 노즐 하단보다 최소 10mm 이상 탱크 내부로 더 돌출되도록 설치하는 것이 좋습니다.
- 최고 수위와 불감 대역 고려 센서 바로 앞부분에는 신호를 감지하지 못하는 불감 대역이 존재합니다. 탱크의 최고 수위가 이 불감 대역 안으로 들어오지 않도록 설치 높이를 설계해야 합니다.
- 야외 설치 시 빗물 유입 방지 케이블 글랜드를 단단히 조이고 케이블을 U자 형태로 아래로 처지게 구부려 빗물이 케이블을 타고 하우징 내부로 흘러 들어가지 않도록 하십시오.
- PTFE 표면 스크래치 방지: 설치 및 운반 시 테프론 렌즈 및 실드 표면에 날카로운 금속이나 도구로 인한 긁힘, 충격이 가해지지 않도록 각별히 주의하십시오.
기본 사양
| Model | GFMR-80 | ||
|---|---|---|---|
| 주파수 | 76~81GHz | ||
| 최대 · 측정 · 거리 | 일반형 | 10m, 20m | Liquid, Solid, Powder |
| 광범위용 | 30m, 60m, 120m | Liquid, Solid, Powder | |
| 안테나 · 재질 · 및 · 크기 | PTFE, Ø70~80mm | ||
| 분해능 | 1~2mm | ||
| 응답 · 시간 | < 80~100ms | ||
| 측정 · 주기 | 조정 · 가능 (1m/min~300m/min) | ||
| 정확도 | < 2mm | ||
| 반복성 | < 1mm | ||
| 빔 · 각 | 3° | ||
| 불감대 | Liquid | 10m, 20m, 30m: 0.08~0.1m, 60m: 0.2~0.6m, 120m: 0.6m | |
| Solid, Powder | 10m, 20m, 30m: 0.1~0.5m, 60m: 0.2~0.6m, 120m: 0.6~0.8m | ||
| 측정 · 최소 · DK값 | 1.5~1.8 | ||
| 전원 · 공급 |
2-Wire, 4-Wire, 6-Wire: DC 24V / 22.5mA Option: AC85-240V, 50~60Hz |
||
| 출력 · 신호 | 10m | 2-Wire: 4-20mA with HART | |
| 20m, 30m, 60m, 120m |
2-Wire: 4-20mA with HART 4-Wire, 6-Wire: 4-20mA, RS485 |
||
| 오류출력 | 4mA, 22mA or 20.5mA (설정 · 가능) | ||
| 조정 | 4 · 버튼 | ||
| 디스플레이 | LCD · 디스플레이, 128x64픽셀 / 레벨, 거리 · (공간), 4-20mA · 전류, % | ||
| 언어 | 한글, 영어 | ||
| 유체 · (분체) · 온도 | 표준: -40~85°C, -40~120°C, -40~180°C, 기타: -40~1,200°C | ||
| 유체 · (분체) · 압력 | -1...4.0MPa (기타 · 고압은 · 문의 · 바람) | ||
| 주변 · 온도 | 출력: -40°C~55°C, 지시: -30°C~55°C | ||
| 주변 · 습도 | ≤ 95%RH | ||
| 하우징 · 재질 | 표준: 알루미늄 · 다이-케스팅, 옵션: 스테인레스 · 스틸 | ||
| IP · 등급 | IP67 | ||
| 안테나 · 종류와 · 재질 | 렌즈타입 · 안테나 / PTFE | ||
| 공정 · 연결부 | G3.5 · 나사 · 타입, 플랜지 · 타입, 각도 · 조절 · 플랜지 | ||
| 배선 · 도입부 | NPT 1/2"-FM, G (PF) 1/2"-FM, M20X1.5 | ||
| 권고 · 케이블 · 사양 | AWG18 or 0.75m㎡ | ||
| 부대용품 · (옵션) | 냉각핀 · 구조 · 플랜지, 분리형 · 석영이 · 포함된 · 냉각핀 · 구조 · 플랜지, 어댑터, 도파관, 자외선 · 보호 · 가리개, 기타 | ||
제품 선정 코드
80GHz · Non-contact · FMCW · Smart · Radar · Level/Distance · Meter
- - Level, Distance (Space), 4-20mA current, Percentage
- - Material properties, Material characteristics and Wastage line
- - 10m, 20m: 2-Wire system: 4~20mA with Hart
- - 20m: 6-Wire system: 4~20mA with RS485/Modbus
| Model | Code | Antenna | Specification |
|---|---|---|---|
| GFMR-78G | Range | 10 | Max. 10m |
| 20 | Max. 20m | ||
| Connection | Standard Antenna | ||
| -T | Thread: G1.5” Male | ||
| -50 | Flange: DN50 (2”) / Separated mounting | ||
| -80 | Flange: DN80 (3”) / Separated mounting | ||
| -100 | Flange: DN100 (4”) / Separated mounting | ||
| -125 | Flange: DN125 (5”) / Separated mounting | ||
| X | Special option antenna — Pls check above antennas and record antenna code No. | ||
| Option | N | None | |
| H | Cooling fin for high-temperature | ||
| HC | Cooling fin for high-temperature, filter | ||
| O | Others. | ||
|
제품 주문 시 필요 사양 |
1) 제품 기본 모델 2) 측정 범위 및 최고 상위 레벨/거리 3) 유체의 종류, 사용 온도, 사용 압력 5) 미터 연결 방법 및 사이즈 6) 연결플랜지 종류 및 안테나 재질 (기본: SUS304, 옵션: SUS316, PTFE, PVDF) 7) 안테나 몸체 재질 (SUS304, SUS316, PTFE) 8) 탱크 모양 및 크기: W, D, H 9) 탱크 노즐 (연결 단관) 크기 10) 전선연결구 크기(M20·X·1.5 or 1/2” NPT) 11) 추가 옵션 및 주의 사항 |
(본 자료는 당사의 기술 사양 업그레이드로 인하여 사전에 통보 없이 변경될 수 있습니다)
