제품 소개

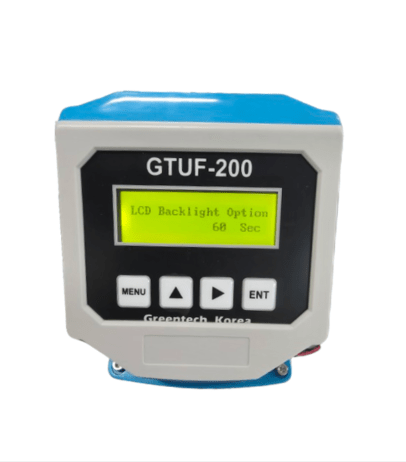

GTUF200-초음파 유량계는배관을 절단하거나 가동을 중단하지 않고, 배관 외벽에 센서를 간단히 부착하여 유량을 측정할 수 있는 고정형 외벽 부착식 초음파 유량계(Clamp-on Ultrasonic Flow Meter)입니다. 시간차 측정 방식(Transit-time)을 적용하여 정밀한 측정이 가능하며, 메인 유닛과 센서가 배관에 직접 고정되는 구조로 설계되어 장기적으로 안정적인 모니터링 환경을 제공합니다.









Manual KR
Catalog US

제품 특징

  • 비파괴식 외벽 부착 설치 (Non-Intrusive Clamp-on Type): 배관 가공이나 천공 없이 외부에 클램프 온 센서를 부착하므로 설치 비용이 절감되며, 누수 및 압력 손실 위험이 전혀 없습니다.
  • 광범위한 배관 적응성 (Wide Pipe Range & Materials): 소형 배관(DN32mm)부터 초대형 배관(DN6000mm)까지 하나의 시스템으로 대응할 수 있으며, 강관, 스테인리스, 주철, PVC 등 다양한 재질과 라이너가 포함된 배관에도 완벽히 적용됩니다.
  • 자석 내장형 및 브라켓 센서 지원 (Magnet-Embedded & Bracket Sensors): 표준 및 고온용 센서에는 자석이 내장되어 있어 금속 배관에 쉽게 흡착되며, 전용 장착 브라켓(Mounting Bracket)을 선택 시 설치 효율성과 측정 정확도를 한층 더 높일 수 있습니다.
  • 우수한 내환경성 및 열량 측정 확장 (High Protection & Heat Measurement): 센서 부위는 최고 IP68 등급의 완전 방수를 지원하여 열악한 현장이나 침수 위험 지역에서도 안심하고 사용할 수 있습니다. 또한, PT100 백금 저항 온도계를 연결할 수 있는 입력 단자를 갖추어 유량뿐만 아니라 열량(Heat Measurement) 측정까지 동시에 구현 가능합니다
  • 양방향 측정 및 멀티 출력 (Bi-directional & Multi-output): 정·역방향($0 \sim \pm8\text{ m/s}$) 유량을 모두 계측할 수 있으며, 4-20mA 아날로그 출력, OCT 펄스 출력, 릴레이 출력 및 RS485(MODBUS) 통신을 기본 제공하여 상위 시스템과의 연동이 매우 유연합니다.

적용 범위

  • 적용 유체 (Applicable Liquids): 초음파 신호가 통과할 수 있는 단일 균일 액체.
    • 상수도, 수돗물, 해수(바닷물), 공업용수, 폐수 및 하수
    • 석유류, 오일, 화학 약품, 알코올 등 화학·공정 유체
  • 적용 산업군 (Target Industries): 수처리 및 환경 기초 시설 (정수장, 하수처리장)
    • 플랜트 공정 제어 및 대형 빌딩의 냉난방 공조(HVAC) 에너지 관리 (열량 측정)
    • 배관의 유동성 체크 및 화학 공장의 부식성 유체 유량 모니터링

기본 사양

항목 (Item) 상세 사양 (Specifications)
측정 정확도 (Accuracy) ≤ 1% (정밀 측정 가능)
유속 범위 (Velocity Range) 0 ~ ±8 m/s (양방향 측정 지원, Bi-directional)
적용 배관 구경 (Pipe Size) DN32 mm ~ DN6000 mm
보호 등급 (Protection Class) 메인 유닛(Main Unit): IP65 (기본) / 센서(Sensor): IP68 (완전방수)
동작 온도 (Temperature) • 메인 유닛: -20 ~ 60°C
• 표준형 센서: -30 ~ 90°C
• 고온형 센서: -30 ~ 160°C
배관 재질 (Pipe Material) 탄소강(Steel), 스테인리스(Stainless Steel), 주철(Cast Iron), 동(Copper), PVC, 알루미늄, 유리섬유 등 (라이너 삽입 배관 가능)
출력 신호 (Signal Output) • 1채널 4-20mA 아날로그 출력 (임피던스 0~1K, 정확도 0.1%)
• 1채널 OCT 펄스 출력 (펄스 폭 6~1000ms)
• 1채널 릴레이(Relay) 출력
입력 및 통신 (Input & Interface) • 3채널 4-20mA 아날로그 입력 (PT100 백금 저항 접속을 통한 열량/에너지 측정 구현)
• RS485 통신 인터페이스 (MODBUS 프로토콜 지원)
데이터 저장 (Data Storage) SD 카드를 이용한 설정치 및 측정 데이터 정기 저장 기능 (옵션 선택 사양)
전원 공급 (Power Supply) DC 8 ~ 36V
신호 케이블 (Signal Cable) 기본 제공: 5m 또는 10m (기타 길이 주문 제작 가능)
