제품 소개

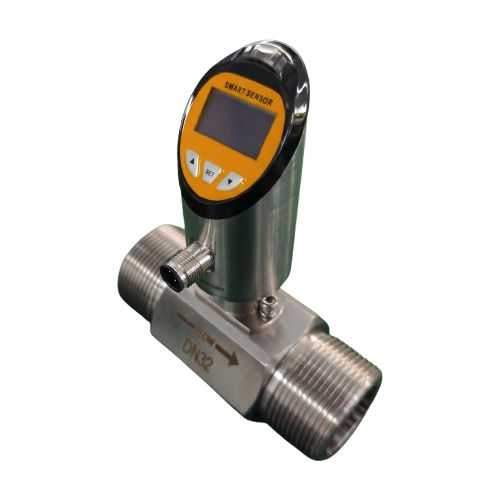

GTG-미소 터빈 유량계는 소구경 배관에서 저점도 액체의 유량을 측정하기 위해 설계된 고정밀 계기입니다.배관 내 흐르는 액체의 운동 에너지를 이용하여 터빈을 회전시키고, 그 회전 속도를 전기적 펄스 신호로 변환하여 유량을 측정하는 고정밀 센서입니다. 구조가 매우 콤팩트하여 설치 공간의 제약이 적고, 낮은 유량에서도 뛰어난 감도를 자랑합니다. 선명한 LED 디스플레이를 통해 실시간 유량 확인이 가능하며 다양한 산업용 장비에 최적화되어 있습니다.
제품 특징
고감도 터빈 설계: 미세한 유체 흐름에도 즉각적으로 반응하는 경량 터빈을 채택하여 응답 속도가 매우 빠릅니다.
정밀한 디지털 계측: 드리프트 현상이 거의 없는 안정적인 측정을 제공하며, 우수한 재현성을 보장합니다.
직관적인 모니터링: 전면에 탑재된 LED 디지털 화면을 통해 유량 상태를 현장에서 즉시 파악할 수 있습니다.
컴팩트한 바디: 소형 설계로 병렬 설치가 용이하며, 협소한 장비 내부에도 손쉽게 장착할 수 있습니다.
견고한 신뢰성: 내부 구조가 단순하여 압력 손실이 적고, 장기간 사용 시에도 고장 발생률이 낮아 유지보수 비용이 절감됩니다.
적용 범위
반도체 및 정밀 제조: 웨이퍼 공정 장비의 냉각수 유량 정밀 제어 및 화학 유체 모니터링.
산업용 세척 및 도장: 부품 세척 라인, 자동 도장 설비의 세정액 및 순환수 관리.
수처리 및 식음료: 정수 처리 시스템의 미세 유량 측정 및 음료 공정 라인 관리.
에너지 및 열관리: 소형 열교환기 및 유틸리티 공급 라인의 실시간 유량 감시.
기본 사양
| 항목 (Performance) | 상세 기술 사양 (Technical Parameters) |
|---|---|
| 유량 측정 범위 (Flow Range) | 하단 모델별 비교표 참조 |
| 유량 정확도 (Flow Accuracy) | Class 0.5, Class 1, Class 2 |
| 전환 시간 (Switching Time) | Turn-on: ≤2s; Turn-off: ≤2s (1-2s) |
| 온도 측정 범위 (Temp Range) | 0 ~ 100°C (사용자 맞춤 설정 가능) |
| 온도 분해능 (Temp Resolution) | 0.1°C |
| 출력 신호 (Output Signal) | 1 알람 접점, 4-20mA 아날로그 / 펄스 출력 (설정 가능) |
| 알람 접점 유형 (Alarm Type) | NPN / PNP |
| 절연 저항 (Insulation Resistance) | 50MΩ @100VDC |
| 전원 공급 (Power Supply) | 24VDC |
| 소비 전력 (Power Consumption) | ≤ 3W (24VDC) |
| 연결 규격 (Interfaces) | 나사산(Thread) / 클램프(Clamp) / 플랜지(Flange) |
| 하우징 재질 (Housing Material) | 304 스테인리스 스틸 (SUS304) |
| 베이스 재질 (Base Material) | 304 스테인리스 스틸 (SUS304) |
| 환경 조건 (Ambient Conditions) | 온도: -20 ~ 85°C / 습도: <85% RH |
