제품 소개

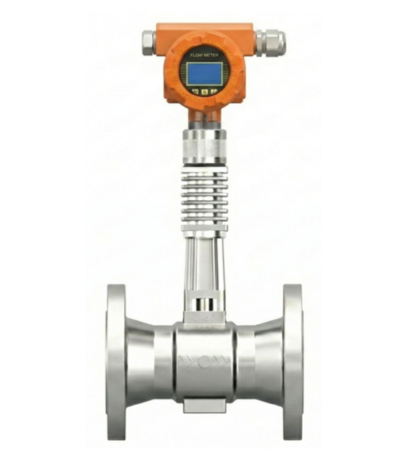

GT400C-볼텍스 유량계는 카만 와류(Karman Vortex) 원리를 기반으로 설계된 속도식 유량계입니다. 산업용 파이프라인 내의 가스, 증기 또는 액체의 유량을 정밀하게 측정하고 제어하는 데 사용됩니다. 최신 기술이 적용되어 온도와 압력, 순시 유량 및 누적 유량을 동시에 측정할 수 있으며, RS485(Modbus RTU), HART, GPRS 등 다양한 통신 기능을 지원합니다.
제품 특징
- 높은 신뢰성 및 유지보수성: 가동 부품이 없어 마모가 적고 구조가 단순하여 장기적인 안정성을 제공하며 유지보수가 용이합니다.
- 안정적인 성능: 출력 주파수가 유량과 선형 관계를 이루며, 제로 포인트 드리프트(Zero drift)가 없어 성능이 매우 안정적입니다.
- 에너지 절약형 설계: 오리피스 유량계 대비 압력 손실이 1/4~1/2 수준으로 매우 적어 에너지 효율이 뛰어납니다.
- 내식성 및 내구성: 316L 스테인리스 스틸 센서 하우징을 채택하여 알칼리성 용액 및 대부분의 유/무기산에 강한 부식 저항력을 갖추고 있습니다.
- 유연한 설치: 현장 파이프라인 상태에 따라 수평, 수직 또는 다양한 각도로 기울여 설치할 수 있습니다.
적용 범위
- 산업 분야: 화학, 환경 보호, 제약, 제지, 야금, 섬유, 제강, 난방 및 가스 공급 등 다양한 공정.
- 측정 매체: 포화 증기, 과열 증기, 압축 공기, 일반 가스(산소, 질소, 수소, 천연 가스 등), 물 및 각종 액체(가솔린, 알코올 등).
기본 사양
| 항목 (Item) | 세부 사양 (Specifications) |
|---|---|
| 구현 표준 (Implementation Standards) | JB/T9249-2015 Industry standards for vortex flowmeters. |
| 공칭 직경 (Nominal Diameter) | 15, 20, 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600 (DN200~DN3000은 삽입형 가능) |
| 공칭 압력 (Nominal Pressure) | 1.6 ~ 25MPa, ANSI 150LB ~ 2500LB (기타 압력 등급 주문 제작 가능) |
| 사용 조건 (Conditions of Use) | 매체 온도: 상온형(-45°C~100°C), 중온형(-45°C~250°C), 고온형(-45°C~330°C), 초고온형(-45°C~450°C) / 주위 온도: -20°C ~ 55°C / 상대 습도: 5% ~ 90% / 대기 압력: 86 ~ 106kPa |
| 재질 (Material) | 본체 재질: 304 (기타 재질 협의 공급 가능) / 하우징: 다이캐스트 알루미늄 (Die-cast Aluminum) |
| 허용 진동 가속도 (Vibrational Acceleration) | Piezo-resistive: 0.2g |
| 정확도 (Accuracy) | ±1%R, ±1.5%R, 삽입형(Plug-in): ±2.5%R |
| 범위비 (Range) | 1:20 ~ 1:50 |
| 공급 전원 (Supply Voltage) | 센서/트랜스미터: DC 24V, 배터리 전원형: 3.6V Battery |
| 출력 신호 (Output Signal) | 펄스 출력, 4~20mA 전류 출력, RS485 (Modbus RTU), HART protocol, IOT GPRS 등 |
| 압력 손실 계수 (Pressure-loss Coefficient) | JB/T9249 표준 준수 (Cd ≤ 2.4) |
| 방폭 마크 (Explosion-proof Mark) | Intrinsic Safety Type: Ex ia II CT6 Gb, Flameproof Type: Ex d II CT6 Gb |
| 보호 등급 (Protection Level) | IP65 |
| 전기 인터페이스 (Electrical Interface) | Internal thread M20*1.5, 1/2 NPT 등 |
| 적용 매체 (Applicable Medium) | 가스(Gas), 액체(Liquid), 증기(Steam) |
| 전송 거리 (Transmission Distance) | 3선식 펄스: ≤ 300m / 2선식 4-20mA: ≤ 1500m (Load ≤ 500Ω) / RS485 및 HART: ≤ 1200m |
