제품 소개

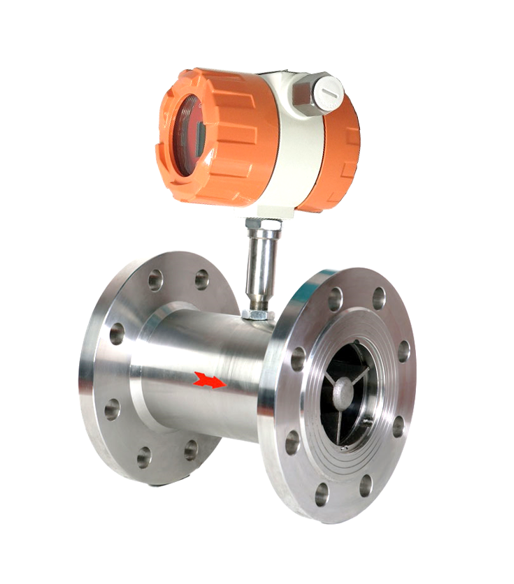

터빈 유량계 GTLT-F (플랜지 연결형)는 토크 균형(Torque Balance) 원리에 기반한 속도식 유량계입니다. 유체가 센서를 통과할 때 내부의 로터(Rotor)를 회전시키며, 이때 로터의 회전 속도는 유체의 유속에 비례합니다. 센서 외부의 픽업 코일이 로터 날개의 회전을 감지하여 전기적 신호(주파수)로 변환하며, 이를 통해 정밀한 순간 및 누적 유량을 산출합니다. 배관과 플랜지로 연결되는 표준형 모델로, 고압 및 대유량 환경에서도 견고한 설치와 안정적인 측정이 가능한 일체형 유량계입니다.
제품 특징
- 강력한 내구성: 바디와 플랜지 전체에 SUS304/316L 재질을 사용해 내부식성이 우수합니다.
- 고압 커스터마이징: 표준 압력 외에도 사용 환경에 따라 최대 42MPa까지 고압 설계를 지원합니다.
- 안정적 장거리 전송: 외부 간섭에 강한 주파수 신호 출력을 통해 원거리 제어실까지 데이터를 안전하게 보냅니다.
적용 범위
다양한 산업 분야에서 폭넓게 사용됩니다.
- 석유 및 가스: 정유 플랜트의 오일 이송 라인, 연료 하역 시스템.
- 수처리 및 공공: 대규모 산업용수 공급망, 발전소 냉각수 계통 모니터링.
- 화학 공정: 대용량 용제(Solvent) 이송 및 원료 배합 라인.
기본 사양
| 항목 (Item / Performance) | 기술 사양 (Technical Parameters) |
|---|---|
| 디스플레이 (Display) | LCD: 총 유량(Total) 및 순간 유량(Instantaneous) 표시 |
| 공칭 구경 및 연결 방식 (Nominal Diameter & Connection) |
나사산(Thread): DN4, 6, 10, 15, 20, 25, 32mm 나사산 및 플랜지: DN40mm 플랜지(Flange): DN50, 65, 80, 100, 125, 150, 200mm |
| 적용 유체 (Application) | 불순물이 없고 내부식성이 강하지 않은 액체 (물, 디젤, 오일, 알코올 등) |
| 정확도 (Accuracy) | ±1.0% of F.S. |
| 재현성 (Repeatability) | ±0.1% |
| 측정 범위 (Measuring range) | 0.04 ~ 800 m³/h |
| 범위 비율 (Range ability) | 1:10, 1:15, 1:20 |
| 구경 범위 (Diameter) | DN4 ~ DN200 |
| 작동 조건 (Working Condition) |
• 유체 온도: -20°C ~ +120°C (최대 150°C 커스텀 가능) • 주변 온도: -20°C ~ +60°C • 습도: 5% ~ 95% • 압력: 1.6 ~ 6.3 MPa (최대 42 MPa 고압 커스텀 가능) |
| 연결 방식 (Connection) | Flange / Thread / Tri-Clamp |
| 재질 (Material) |
• 바디 및 플랜지: SUS304, SUS316L • 베어링 및 샤프트: 텅스텐 카바이드 (Tungsten carbide) |
| 전원 (Power) | DC 24V 또는 3V 10AH 리튬 배터리 |
| 소비 전력 (Power consumption) | 1W 미만 |
| 출력 (Output) | 4-20mA, Pulse, RS485 |
| 디지털 통신 (Communication) | RS485-MODBUS, HART, PROFIBUS-DP |
| 보호 등급 (Enclosure) | IP65 |
| 플랜지 규격 (Flange) |
• DIN: 표준 PN16 (옵션: PN25, PN40) • ANSI: 150LB, 300LB, 600LB, 900LB • JIS: 10K, 20K, 30K, 63K |
| 케이블 그랜드 (Cable gland) | M20 x 1.5 또는 NPT 1/2" |
