제품 소개

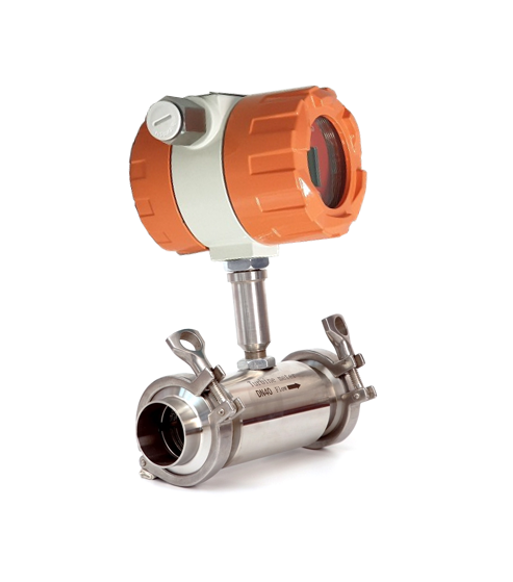

터빈 유량계 GTLT-C (새니터리 클램프형)는 위생이 중요한 공정을 위해 내부 세척(CIP)이 용이하도록 설계된 모델입니다. 유체가 통과하는 모든 경로에 사각지대(Dead space)를 없애 미생물 번식을 방지하며, 클램프 방식으로 체결되어 도구 없이도 센서를 배관에서 즉시 분리하여 수동 세척이 가능합니다.
제품 특징
위생 규격 준수: 식품 및 제약 등급에 적합한 표면 조도와 스테인리스 스틸 재질을 사용합니다.
신속한 조립: Tri-clamp 연결을 통해 생산 라인 변경이나 잦은 소독 작업 시 작업 시간을 획기적으로 줄여줍니다.
적용 범위
- 식음료 제조: 우유, 주스, 알코올 음료 생산 공정 및 원료 혼합.
- 제약 및 바이오: 정제수(DI Water) 라인, 백신 및 화장품 원료 배합 공정.
기본 사양
| 항목 (Item / Performance) | 기술 사양 (Technical Parameters) |
|---|---|
| 디스플레이 (Display) | LCD: 총 유량(Total) 및 순간 유량(Instantaneous) 표시 |
| 공칭 구경 및 연결 방식 (Nominal Diameter & Connection) |
나사산(Thread): DN4, 6, 10, 15, 20, 25, 32mm 나사산 및 플랜지: DN40mm 플랜지(Flange): DN50, 65, 80, 100, 125, 150, 200mm |
| 적용 유체 (Application) | 불순물이 없고 내부식성이 강하지 않은 액체 (물, 디젤, 오일, 알코올 등) |
| 정확도 (Accuracy) | ±1.0% of F.S. |
| 재현성 (Repeatability) | ±0.1% |
| 측정 범위 (Measuring range) | 0.04 ~ 800 m³/h |
| 범위 비율 (Range ability) | 1:10, 1:15, 1:20 |
| 구경 범위 (Diameter) | DN4 ~ DN200 |
| 작동 조건 (Working Condition) |
• 유체 온도: -20°C ~ +120°C (최대 150°C 커스텀 가능) • 주변 온도: -20°C ~ +60°C • 습도: 5% ~ 95% • 압력: 1.6 ~ 6.3 MPa (최대 42 MPa 고압 커스텀 가능) |
| 연결 방식 (Connection) | Flange / Thread / Tri-Clamp |
| 재질 (Material) |
• 바디 및 플랜지: SUS304, SUS316L • 베어링 및 샤프트: 텅스텐 카바이드 (Tungsten carbide) |
| 전원 (Power) | DC 24V 또는 3V 10AH 리튬 배터리 |
| 소비 전력 (Power consumption) | 1W 미만 |
| 출력 (Output) | 4-20mA, Pulse, RS485 |
| 디지털 통신 (Communication) | RS485-MODBUS, HART, PROFIBUS-DP |
| 보호 등급 (Enclosure) | IP65 |
| 플랜지 규격 (Flange) |
• DIN: 표준 PN16 (옵션: PN25, PN40) • ANSI: 150LB, 300LB, 600LB, 900LB • JIS: 10K, 20K, 30K, 63K |
| 케이블 그랜드 (Cable gland) | M20 x 1.5 또는 NPT 1/2" |
