제품 소개

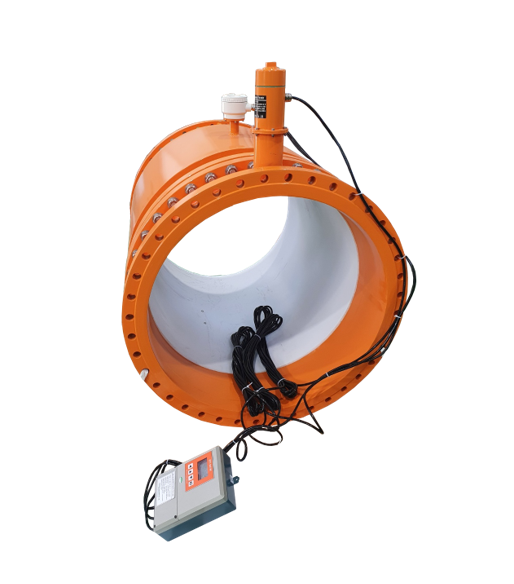

GT-NFM 비만관 전자유량계는 배관 내부에 액체가 가득 차지 않은 비만관(Partially Filled Pipe) 상태에서도 유량을 연속적이고 정확하게 측정할 수 있는 최첨단 유량 계측 솔루션입니다. 일반적인 전자유량계와 달리, 이 제품은 **유속-면적법(Velocity Area Method)**을 사용합니다. 내장된 수위 센서로 실시간 단면적을 계산하고, 유속 센서로 흐름의 속도를 감지하여 이를 결합함으로써 어떤 수위에서도 정밀한 유량값을 산출해 냅니다.
제품 특징
실시간 모니터링: 순간 유량, 유속, 누적 유량 데이터를 실시간으로 측정하고 표시합니다.
간편한 지능형 설정: 원형 관의 내경이나 사각 관의 폭만 입력하면 장비가 자동으로 관내 유량을 계산하여 출력합니다.
정밀한 측정 시스템: 고성능 유속 센서와 수위 센서, 유량 지시계가 세트로 구성되어 액체의 높낮이와 상관없이 정확한 데이터를 제공합니다.
적용 범위
비만관 전자유량계는 다음과 같이 유체가 관내에 가득 차지 않거나 유동적인 환경에서 탁월한 성능을 발휘합니다.
상하수도 관리: 도시 빗물(우수) 배출, 폐수 및 하수 처리장.
특수 파이프라인: 하수가 절반만 차서 흐르는 하수관로, 오버플로 위어(Weir)가 없는 대유량 관로.
농업 및 산업: 농업용수 관개 파이프라인 및 산업용 폐수 배출 시설.
기본 사양
| 정확도 (Accuracy) | 2.0~2.5% F.S. / 유속: 1.0%, 레벨: ±3mm |
|---|---|
| 재현성 (Repeatability) | ±0.15% 이내 |
| 전극 수 (Electrode Q'ty) | 4개 (표준) |
| 최소 전도도 (Min. Conductivity) | 5 Micro Siemens |
| 측정 범위 (Measuring range) | 0.5 ~ 10m/sec |
| 흐름 방향 (Flow direction) | 양방향 (Bi-direction) |
| 연결 구경 (Diameter) | DN150 ~ 2,000mm |
| 유체 압력 (Medium Pressure) | 0.6, 1.0, 1.6 MPa (특수 압력은 별도 협의) |
| 유체 온도 (Medium Temperature) | 고무 라이닝: 0~60°C / PTFE 라이닝: 0~150°C |
| 재질 (Material) | Body: Steel painted |
| Electrode: SUS316L, Titanium, Tantalum, Hastelloy, Tungsten Carbide | |
| Measuring Tube: SUS304 | |
| Lining: Chloroprene Rubber, PTFE | |
| Flange: 재질(Steel, SUS304, SUS316 등) / 규격(JIS, DIN, ANSI 등) 선택 가능 | |
| 보호 등급 (Meter enclosure) | IP67 |
| 주변 온도 (Ambient Temperature) | -20 ~ 60°C |
| 주변 온도 영향 (Influence of Ambient Temp.) | < ±0.1% / 10°C 또는 < ±0.25% / 10°C |
| 반복 정밀도 (Repetition) | ≤ ±0.15% |
| 유속 측정 범위 (Measurement Range of Velocity) | ≤ 12m/s |
| 변환기 사양 (Converter) | |

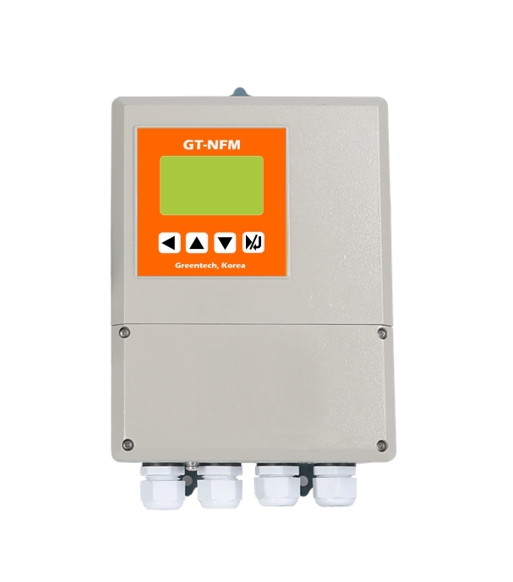

| 디스플레이 (Display) | LCD Display: 유량, 합계, 유속, 레벨 높이 |
| 출력 (Transmitting Output) |
전원: 220VAC / 50~60Hz, DC 24V / 200mA 표준 출력: 4~20mA DC, RS485 Modbus 옵션: RS232, Profibus-PA |
| 설치 방식 (Mounting) | 표면 설치형 (Surface) |
| 신호 케이블 (Signal cable) | 표준 10m |
| 외함 등급 (Enclosure) | IP65 |
| 전기 연결 (Electric Connections) | M20×1.5, 1/2” NPT, PG 13.5 |
