제품 소개

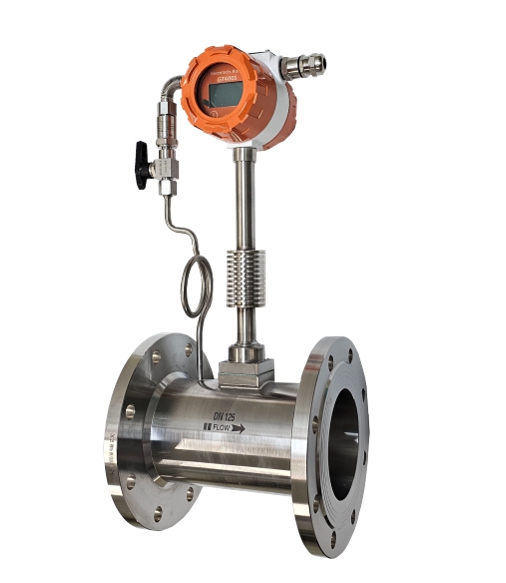

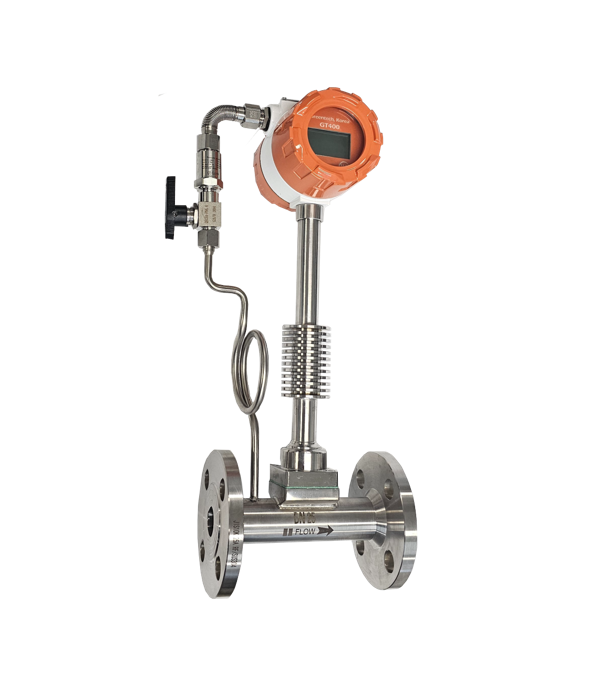

GT400S-B (Flange Type):모델은 배관과 플랜지를 직접 볼트로 체결하는 플랜지 일체형 볼텍스 유량계입니다. 웨이퍼 타입보다 구조적으로 훨씬 견고하여, 고압 압력이 가해지거나 외부 진동이 상존하는 가혹한 산업 현장에서도 유량계의 위치 이탈이나 누설 없이 가장 안정적인 측정 환경을 제공합니다.”바른테크”의 정밀 가공 기술이 적용된 플랜지 타입은 장기 운영 시에도 정렬 상태가 유지되어 데이터의 일관성을 보장하는 프리미엄 라인업입니다.











Manual US
Gatalog US

제품 특징

    • 탁월한 구조적 안정성: 플랜지 직접 체결 방식으로 진동이나 충격에 의한 배관 비틀림에도 측정 오차가 거의 없습니다.

    • 고압 환경 최적화: 플랜지 규격에 따라 최대 4.0 MPa까지 대응 가능하여 고압 증기 및 가스 라인에 적합합니다.

    • 간편한 정렬: 설치 시 배관 중심과 유량계 중심을 맞추기 용이하여 설치 불량으로 인한 측정 오류를 사전에 방지합니다.

    • 우수한 밀폐력: 접합 면적이 넓은 플랜지 씰링을 통해 미세 누설 가능성을 원천 차단하며 안전한 공정 운영을 지원합니다.

    • 광범위한 온도 대응: 표준형부터 고온형까지 선택 가능하며, 최대 350°C의 가혹한 온도 조건에서도 견딜 수 있습니다.

적용 범위

  GT400S-B 모델은 설비의 안정성과 안전이 최우선인 중요 공정에 주로 투입됩니다.

    • 대형 플랜트 증기 라인: 발전소나 대형 공장의 주 증기 배관(Main Steam Line) 유량 측정

    • 고압 가스 이송: 고압으로 압축된 천연가스(LNG/LPG), 산소, 질소 등의 이송 및 계량

    • 진동이 잦은 펌프 주변: 대형 펌프나 컴프레셔 인근 등 기계적 진동이 발생하는 배관 라인

    • 정유 및 석유화학: 고압의 액체 원료나 복잡한 유체 흐름이 발생하는 석유화학 공정 시스템

    • 장거리 송관 시스템: 압력 손실을 최소화하고 장기간 안정적인 모니터링이 필요한 장거리 배관

기본 사양

항목 (Item) 상세 내용 (Description)
재질 (Material) 주강(Cast steel) 또는 스테인리스 스틸(Stainless steel)
정확도 (Accuracy) 플랜지형: 4.5~55 m/s 범위에서 ±1.0%, 그 외 범위 2.0%
삽입형: 2.0~2.5%
측정 유체 (Medium) 가스(Gas), 증기(Steam), 액체(Liquid)
연결 구경 (Diameter) 풀튜브형: DN15 ~ DN300
삽입형: DN150 ~ DN2000
출력 신호 (Output) 표준: 4-20mA / Pulse
옵션: RS485 통신
최대 압력 (Max. Press.) 웨이퍼/삽입형: 1.6 MPa
플랜지형: 1.6 / 2.5 / 4.0 MPa
전원 (Power) DC24V (최대 100mA, 2W) 및 3.6V 리튬 배터리
보호 등급 (Protection) IP65
온도 범위 (Temperature) 표준: -20°C ~ 350°C, -20°C ~ 250°C
자동 보정 (Compensation) 고온·고압 센서 내장으로 온도 및 압력 자동 보정 지원
