■ 제품 소개

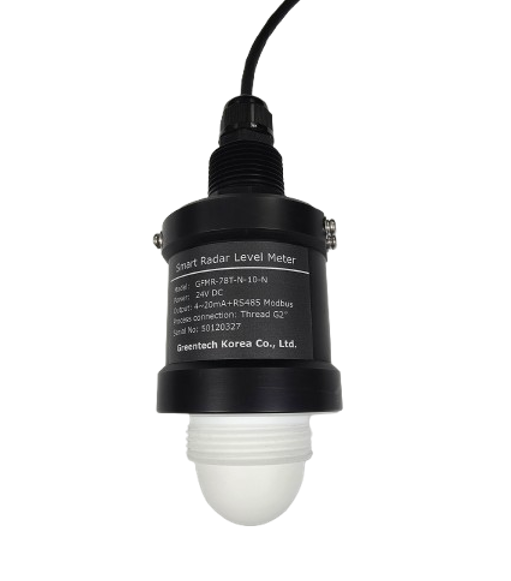

GFMR-78T 시리즈는알루미늄 타입은 고가 공정에 필수적인 PTFE(테플론) 안테나와 우수한 방열 성능의 블랙 알루미늄 아노다이징 하우징을 매칭한  78GHz 고주파 FMCW(주파수 변조 연속파) 레이더 레벨 미터입니다.빔 각도가 좁아 정밀한 조준이 가능하며, 증기나 화학 가스가 상존하는 정밀 화학, 제약, 특수 제조 라인,상하수도, 저수지, 강하천 등 물 관련 모든 현장에서 기후 변화에 영향을 받지 않고 가장 안정적이고 정확한 수위 데이터를 제공하는 표준형 레이더 레벨 미터입니다.

■ 적용 범위

  • 수자원 및 하천 관리: 강, 하천, 저수지, 댐 등의 야외 개방형 수위 계측

  • 상하수도 및 폐수 처리 시설: 정수장, 하수 처리조, 펌프장 및 지하 맨홀 수위 측정

  • 산업용 용수 탱크: 공장 내 순수 물 저장 탱크, 공업용수조, 소화용수 탱크

  • 환경 모니터링: 폭우 및 홍수 범람 예방을 위한 실시간 수위 감시 시스템

■ 주요 특징

  • 초정밀 PTFE 안테나 스펙: 안테나 표면에 이물질이 잘 달라붙지 않는 PTFE 특성을 활용하여, 증기가 피어오르거나 점성이 있는 액체, 부식성 증기가 발생하는 고난이도 환경에서 오차 없는 레벨 데이터 측정 가능.
  • 블랙 아노다이징 & 특수 방열 바디: 특수 알루미늄 합금에 아노다이징 피막 처리를 더해 경량화는 물론, 내부 열을 빠르게 외부로 방출하여 센서의 장기적 신뢰성을 확보한 고단가 사양.
  • 물 측정 최적화 및 고정밀 계측: 수면의 미세한 출렁임이나 왜곡을 보정하는 알고리즘을 통해  매우 정밀하고 일관된 측정 성능을 발휘합니다.
  • 78GHz FMCW의 강력한 직진성: 빔 각도가 6.8° 내외로 매우 좁아, 구조물이 많은 맨홀 내부나 좁은 수로에서도 벽면 간섭(에코 방해) 없이 수면만 정확하게 조준합니다.
  • 측정 범위 별로 10m, 20m, 30m로 나누어집니다.
  • 150~180mm 미만의 불감대로 낮은 공간에서도 측정범위가 최적화되었습니다.
  •  4-20mA/ RS485 Modbus를 동시에 사용할 수 있습니다.
  • 전용 앱을 통한 블루투스를 이용하여 조정 가능하며 실시간 측정값을 확인할 수 있습니다.
  • 환경 변화에 완벽한 내구성: 비접촉식 측정 방식으로 센서 오염이 없으며, 야외 환경의 심한 안개, 수증기, 비바람, 온도 변화에도 신호 감쇄 없이 안정적으로 작동합니다.

■ 주의 사항

  • 야외 설치 시 보호 조치: 사계절 직사광선이나 낙뢰 위험이 있는 야외 개방형 현장에 설치할 경우, 자외선 보호 가리개(선셰이드) 및 서지 보호기를 함께 장착하는 것을 권장합니다.
  • 강산, 강알카리 등의 악성 화학 약품이나 고온·고분진 공정에는 측정이 제한될 수 있으므로 일반 용수 및 폐수 환경에 적용하십시오.

  • 최소 측정 거리(불감대) 확보: 센서 바로 앞 전방의 불감대 영역(모델별 0.08m~0.1m 내외) 안으로 최고 수위가 침범하지 않도록 설치 높이를 적절히 조절해 주십시오.

  • 수면 조준 각도 유지: 안테나 방사면이 수면과 수직(90°)을 이루도록 정확하게 정렬해야 최상의 반사파 신호를 수집할 수 있습니다. 안테나가 오염되었을 경우 부드러운 천으로 닦아주십시오.

  • 야외 설치 시 빗물 유입 방지 케이블 글랜드를 단단히 조이고 케이블을 U자 형태로 아래로 처지게 구부려 빗물이 케이블을 타고 하우징 내부로 흘러 들어가지 않도록 하십시오.

  • 전파천문 안테나로부터 반경 2 km 범위 이내에 설치하고자 하는 경우에는 천문대와 사전 합의하여야 함

기본 사양

● Model GFMR-78T
● 주파수 77~81GHz
● 최대 측정 거리 Max. 30m
● 적용 액체
● 정확도 ±2~3mm
● 반복성 1~2mm 이하
● 빔 각 6.8°이하
● 불감대 180~200mm
● 전원 공급 DC 24V/ 2 wire system for 4-20mA DC
DC 24V/ 4 wire system for 4-20mA DC
● 출력 신호 4-20mA DC/ Loop wire + RS485 Modbus
● 교정 Bluetooth 및 RS485 Modbus를 통한 디버깅
● 디스플레이 -D: LCD 디스플레이
-N: No
● 언어 LCD 디스플레이: English
Bluetooth: 한글
● 공정 온도 -40~60℃
● 공정 압력 최고 2 Kpa
● 주변 온도 출력: -40℃~55℃
● IP 등급 IP67
● 안테나 종류와 재질 렌즈타입/ 표준-PP 안테나 (Option: PTFE)
● 하우징 재질 -D: ABS (Color: Orange, Blue, Black)
-N: SUS304, Aluminum Anodizing (Black), ABS (Orange, Black)
● 공정 연결부 -D: Thread G1.5”
-N: Thread G1.5”, G2”, Thread M76x2 (이중 하드 구조용)
● 배선 도입부 -D: M12*1.5
-N: M16x1.5+Cable: 0.45mm² x 1m, PT 1” adapter
● 조정 4 버튼, Bluetooth. RS485 Modbus
● 옵션 -D: 분리형 플랜지
-N: 분리형 플랜지 or Bracket
    플랜지 하드 구조 (재질: Black Nylon)
비고:     -D: 지시형         -N: 무지시형

제품 선정 코드

Model Code Description
Model: GFMR-78T_FMCW Radar Level/ Distance Meter
지시유무 D ABS Housing, LCD display +4 buttons
Blue-tooth and RS485 debugging
Cable gland: M12x1.5 & Blind
Process Connection: Thread G1.5”
N SUS, Al Anodizing Housing, No display with signal cable-1m
Blue-tooth and RS485 debugging
Process Connection: Thread G1.5”, G2” (Option: PT 1”)
측정 범위 10 Max. 10m
20 Max. 20m
30 Max. 30m
Option Y Yes
N No
Option: 필요 사항만 기재 바랍니다.
Process Connection
/ Material		 B Bracket/ SUS304 (SUS, Al housing only)
P-1 PP Thread G1.5” (For Al, SUS housing)
P-2 PP Thread G2” (For Al, SUS housing)
S-2 SUS Thread G2” (SUS housing only)
F( )( ) Flange:
(5) DN50, (8) DN80, (10) DN100
(O) Other 		(J) JIS 10K
(D) DIN PN16
(A) ANSI 150#
( ) Flange 재질: (A) Al, (S) SUS304, (P) PVC, (T) PTFE
4 Option Output: 4 wire system for 4-20mA.
T Special antenna: 재질: PTFE
-D Double construction: ABS body, Thread M76x2 only
(JIS, DIN, ANSI: More than 50A Flange) (Material: Black Nylon)
원격 지시계는 필요한 경우 별첨의 카다록을 참조하시고 별도로 주문하시기 바랍니다.
제품 주문 시
필요 사양
  • 1) 제품 기본 모델
  • 2) 측정 범위 및 최고 상위 레벨
  • 3) 유체의 종류, 사용 온도, 사용 압력
  • 4) 측정 범위, 탱크 모양, 연결 단관 및 크기: W, D, H
  • 5) 연결 플랜지 종류 및 재질 (기본: Black Nylon, 알루미늄, 스테인레스 스틸 등)
  • 6) 추가 옵션 및 주의 사항
(본 자료는 당사의 기술 사양 업그레이드로 인하여 사전에 통보 없이 변경될 수 있습니다.)
