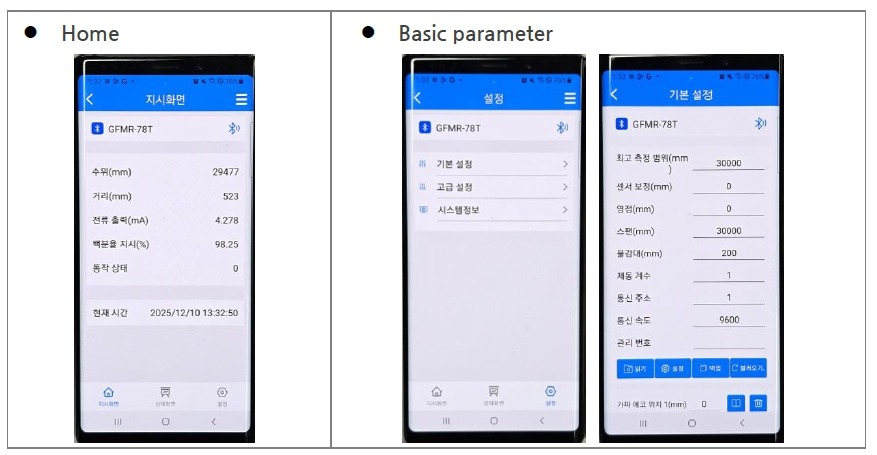

■ 모바일 앱-화면

문의 하기

■ 제품 소개

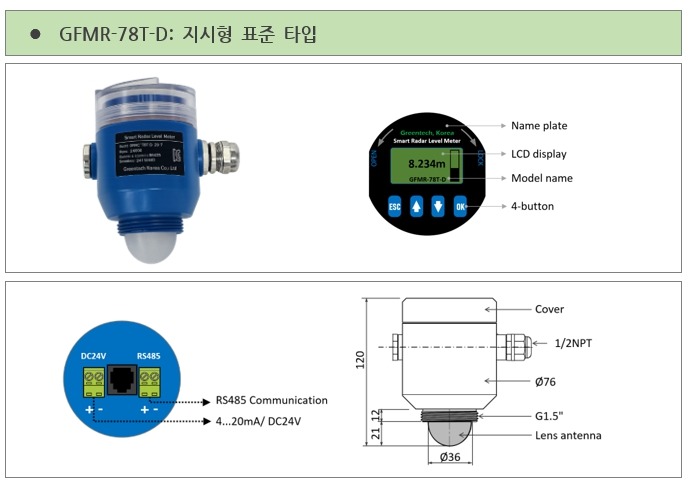

FMCW GFMR-78T 지시형 타입은 가시성이 뛰어난 컬러 ABS 하우징과 LCD 디스플레이를 탑재하여, 현장에서 실시간으로 측정값을 확인하고 직접 제어할 수 있는 인간 중심형 레이더 레벨 미터입니다. 제어실까지 가지 않더라도 탱크 앞에서 4개의 물리 버튼을 통해 감도 조정 및 매개변수 설정이 가능하여 유지보수의 편의성을 극대화한 제품입니다.

■ 적용 범위

  • 상시 순찰 공정: 작업자가 주기적으로 현장을 돌며 수위를 육안으로 점검해야 하는 탱크 팜(Tank Farm)
  • 식수 및 초순수 설비: 비부식성 액체 레벨 관리가 필요한 식품, 섬유, 조립 공장 내부 용수조
  • 중소형 저장 탱크: 별도의 스마트 시스템 구축 없이 단독으로 레벨을 확인하고 출력(4-20mA)을 멀리 보내야 하는 환경
  • 기타 산업용 기계 및 비접촉식 거리 측정

■ 주요 특징

  • 실시간 LCD 디스플레이 및 4버튼 제어: 현장 지시창을 통해 현재 레벨을 직관적으로 확인하고, 별도 장비 없이 버튼 조작만으로 신속한 셋팅 변경 가능.
  • 시인성 높은 인클로저: 현장 마킹에 유리한 컬러 ABS 하우징을 적용하여 어두운 실내나 복잡한 배관 사이에서도 쉽게 식별 가능.
  • 하이브리드 디버깅: 스마트폰 블루투스(한글 지원) 기능과 전면 버튼 제어 기능을 모두 지원하여 작업자 성향에 맞춘 최상의 작업 편의성 제공.
  • 5GHz 작동 주파수 대역폭은 더 높은 측정 분해능과 정확도를 의미한다.
  • 안테나 빔 각도는 6°로, 주변 환경 및 분진, 수증기의 간섭을 최소화할 수 있다.
  • 1~2mm의 오차를 가질 정도로 정확도가 좋다.
  • 짧은 파장은 경사진 피 특정체에서 주파수의 반사 특성을 높이도록 되어 있다.
  • 반응 시간이 짧고 (80~100ms) 측정 주기를 조정 가능하다 (0.5~500m/Min)
  • 가짜 에코 주파수를 쉽게 제거할 수 있다.
  • 원격 디버깅 및 원격 업그레이드 지원으로 현장 인력의 비용을 절감시킬 수 있다.
  • 액체, 분체, 고체 등 유체의 종류에 관련없이 측정 가능하다.
  • 한글 탑재로 누구나 쉽게 조정할 수 있다.

■ 주의 사항

  • 하우징이 엔지니어링 ABS 재질이므로 주물 공장의 초고온 열기 복사선에 직접 노출되거나 강력한 물리적 타격이 예상되는 거친 환경에서는 디스플레이 보호를 위한 차양막을 설치하거나, 무지시형 메탈(SUS/AL) 타입을 권장합니다.
  • 야외 설치 시 보호 조치: 사계절 직사광선이나 낙뢰 위험이 있는 야외 개방형 현장에 설치할 경우, 자외선 보호 가리개(선셰이드) 및 서지 보호기를 함께 장착하는 것을 권장합니다.
  • 최소 측정 거리(불감대) 확보: 센서 바로 앞 전방의 불감대 영역(모델별 0.08m~0.1m 내외) 안으로 최고 수위가 침범하지 않도록 설치 높이를 적절히 조절해 주십시오.

  • 수면 조준 각도 유지: 안테나 방사면이 수면과 수직(90°)을 이루도록 정확하게 정렬해야 최상의 반사파 신호를 수집할 수 있습니다. 안테나가 오염되었을 경우 부드러운 천으로 닦아주십시오.

  • 야외 설치 시 빗물 유입 방지 케이블 글랜드를 단단히 조이고 케이블을 U자 형태로 아래로 처지게 구부려 빗물이 케이블을 타고 하우징 내부로 흘러 들어가지 않도록 하십시오.

기본 사양

● Model GFMR-78T
● 주파수 77~81GHz
● 최대 측정 거리 Max. 30m
● 적용 액체
● 정확도 ±2~3mm
● 반복성 1~2mm 이하
● 빔 각 6.8°이하
● 불감대 180~200mm
● 전원 공급 DC 24V/ 2 wire system for 4-20mA DC
DC 24V/ 4 wire system for 4-20mA DC
● 출력 신호 4-20mA DC/ Loop wire + RS485 Modbus
● 교정 Bluetooth 및 RS485 Modbus를 통한 디버깅
● 디스플레이 -D: LCD 디스플레이
-N: No
● 언어 LCD 디스플레이: English
Bluetooth: 한글
● 공정 온도 -40~60℃
● 공정 압력 최고 2 Kpa
● 주변 온도 출력: -40℃~55℃
● IP 등급 IP67
● 안테나 종류와 재질 렌즈타입/ 표준-PP 안테나 (Option: PTFE)
● 하우징 재질 -D: ABS (Color: Orange, Blue, Black)
-N: SUS304, Aluminum Anodizing (Black), ABS (Orange, Black)
● 공정 연결부 -D: Thread G1.5”
-N: Thread G1.5”, G2”, Thread M76x2 (이중 하드 구조용)
● 배선 도입부 -D: M12*1.5
-N: M16x1.5+Cable: 0.45mm² x 1m, PT 1” adapter
● 조정 4 버튼, Bluetooth. RS485 Modbus
● 옵션 -D: 분리형 플랜지
-N: 분리형 플랜지 or Bracket
    플랜지 하드 구조 (재질: Black Nylon)
비고:     -D: 지시형         -N: 무지시형

제품 선정 코드

Model Code Description
Model: GFMR-78T_FMCW Radar Level/ Distance Meter
지시유무 D ABS Housing, LCD display +4 buttons
Blue-tooth and RS485 debugging
Cable gland: M12x1.5 & Blind
Process Connection: Thread G1.5”
N SUS, Al Anodizing Housing, No display with signal cable-1m
Blue-tooth and RS485 debugging
Process Connection: Thread G1.5”, G2” (Option: PT 1”)
측정 범위 10 Max. 10m
20 Max. 20m
30 Max. 30m
Option Y Yes
N No
Option: 필요 사항만 기재 바랍니다.
Process Connection
/ Material		 B Bracket/ SUS304 (SUS, Al housing only)
P-1 PP Thread G1.5” (For Al, SUS housing)
P-2 PP Thread G2” (For Al, SUS housing)
S-2 SUS Thread G2” (SUS housing only)
F( )( ) Flange:
(5) DN50, (8) DN80, (10) DN100
(O) Other 		(J) JIS 10K
(D) DIN PN16
(A) ANSI 150#
( ) Flange 재질: (A) Al, (S) SUS304, (P) PVC, (T) PTFE
4 Option Output: 4 wire system for 4-20mA.
T Special antenna: 재질: PTFE
-D Double construction: ABS body, Thread M76x2 only
(JIS, DIN, ANSI: More than 50A Flange) (Material: Black Nylon)
원격 지시계는 필요한 경우 별첨의 카다록을 참조하시고 별도로 주문하시기 바랍니다.
제품 주문 시
필요 사양
  • 1) 제품 기본 모델
  • 2) 측정 범위 및 최고 상위 레벨
  • 3) 유체의 종류, 사용 온도, 사용 압력
  • 4) 측정 범위, 탱크 모양, 연결 단관 및 크기: W, D, H
  • 5) 연결 플랜지 종류 및 재질 (기본: Black Nylon, 알루미늄, 스테인레스 스틸 등)
  • 6) 추가 옵션 및 주의 사항
(본 자료는 당사의 기술 사양 업그레이드로 인하여 사전에 통보 없이 변경될 수 있습니다.)
