■ 제품 소개

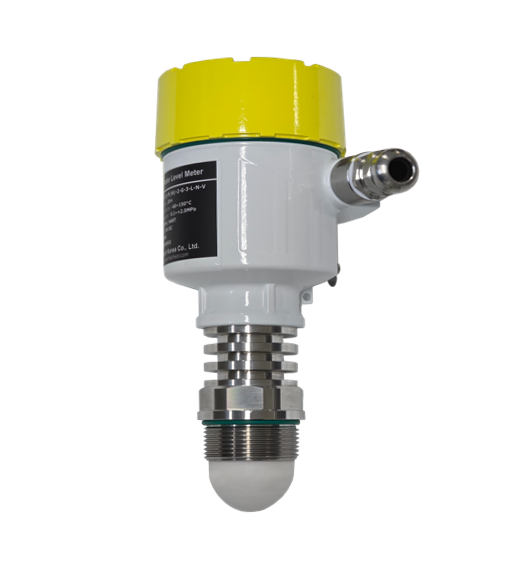

FMCW 78GHz 고주파  레이더 기술과 특수 쿨링핀(Cooling Fin) 구조를 결합한 고성능 컴팩트 레벨 미터입니다. 나사 접속(Thread) 방식으로 좁은 공간이나 소형 탱크에도 간편하게 장착할 수 있으면서, 동시에 고온의 가혹한 공정 환경까지 완벽하게 대응하도록 설계된 경제적이고 강력한 솔루션입니다.

■ 적용 범위

  • 고온의 유체 및 가스가 발생하는 공정 탱크

  • 공간이 협소하거나 대형 플랜지 장착이 어려운 고온 저장조

  • 소형 가열로, 버퍼 탱크, 열수 및 증기 발생 시설의 수위 측정

  • 내부 배관 구조가 복잡하여 정밀한 빔 각도가 요구되는 화학·플랜트 공정

  • 구조물 및 내부 장애물 간섭 현장 (교반기 등)

  • 일반적인 미터로 측정하기 힘든 복잡한 여건의 탱크

  • 기타 산업용 기계 및 비접촉식 거리 측정

■ 주요 특징

  • 고온의 유체 및 가스가 발생하는 공정 탱크

  • 공간이 협소하거나 대형 플랜지 장착이 어려운 고온 저장조

  • 소형 가열로, 버퍼 탱크, 열수 및 증기 발생 시설의 수위 측정

  • 5GHz 작동 주파수 대역폭은 더 높은 측정 분해능과 정확도를 의미한다.
  • 안테나 빔 각도는 6°로, 주변 환경 및 분진, 수증기의 간섭을 최소화할 수 있다.
  • 1~2mm의 오차를 가질 정도로 정확도가 좋다.
  • 짧은 파장은 경사진 피 특정체에서 주파수의 반사 특성을 높이도록 되어 있다.
  • 반응 시간이 짧고 (80~100ms) 측정 주기를 조정 가능하다 (0.5~500m/Min)
  • 가짜 에코 주파수를 쉽게 제거할 수 있다.
  • PTFE 렌즈 안테나를 완전 밀폐하여 주파수 누설이 되지 않으며 안전하게 사용할 수 있다.
  • 원격 디버깅 및 원격 업그레이드 지원으로 현장 인력의 비용을 절감시킬 수 있다.
  • 액체, 분체, 고체 등 유체의 종류에 관련없이 측정 가능하다.
  • 한글 탑재로 누구나 쉽게 조정할 수 있다.

■ 주의 사항

  • 고온 공정에 적용할 경우, 열이 위로 원활하게 방출될 수 있도록 쿨링핀 주변에 충분한 환기 및 방열 공간을 확보해 주십시오.
  • 벽면 이격 거리 확보 왜곡과 간섭을 방지하기 위해 탱크 벽면으로부터 최소 200mm 이상 떨어뜨려 설치해야 합니다. 탱크 직경의 4분의 1 또는 6분의 1 지점이 가장 이상적입니다.
  • 내부 장애물 및 유입구 회피 간섭 신호가 발생할 수 있으므로 탱크 내부의 사다리, 지지대, 가열 코일 같은 장애물을 피해야 합니다. 특히 원료가 떨어지는 유입구 바로 위에는 절대 설치하지 마십시오.
  • 노즐 길이 기준 준수 탱크 상부 노즐에 설치할 때 안테나 끝단 렌즈 부분이 노즐 하단보다 최소 10mm 이상 탱크 내부로 더 돌출되도록 설치하는 것이 좋습니다.
  • 최고 수위와 불감 대역 고려 센서 바로 앞부분에는 신호를 감지하지 못하는 불감 대역이 존재합니다. 탱크의 최고 수위가 이 불감 대역 안으로 들어오지 않도록 설치 높이를 설계해야 합니다.
  • 야외 설치 시 빗물 유입 방지 케이블 글랜드를 단단히 조이고 케이블을 U자 형태로 아래로 처지게 구부려 빗물이 케이블을 타고 하우징 내부로 흘러 들어가지 않도록 하십시오.
