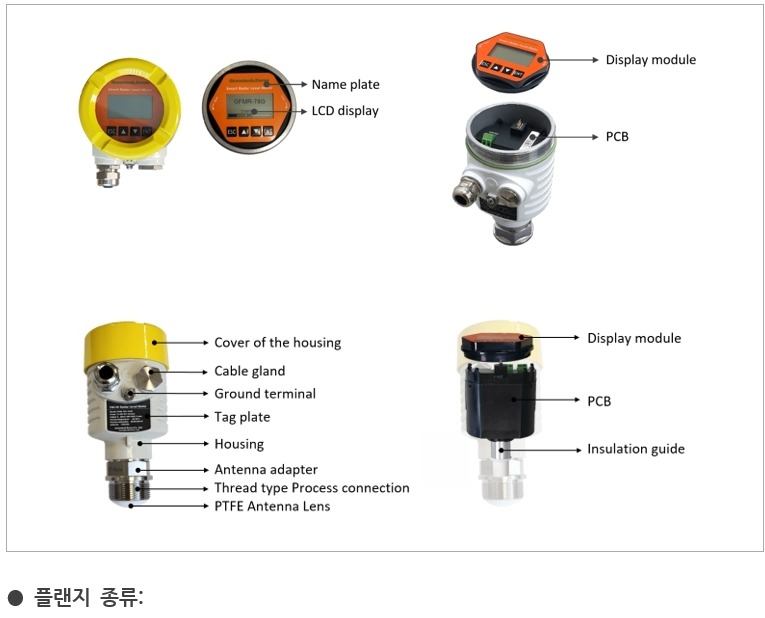

■ 구성도
■ 제품 소개

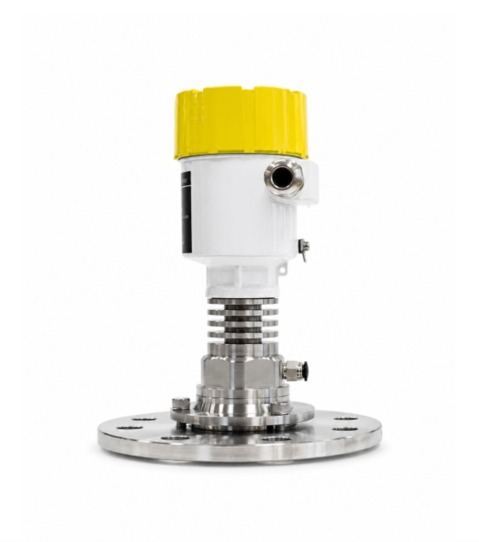

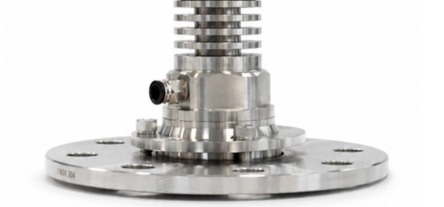

FMCW 78GHz 고주파 레이더 기술과 초고온·고압의 혹독한 산업 공정을 위해 설계된 하이엔드 모델입니다. 고유의 특수 냉각핀 구조로 내부 센서를 안전하게 보호하며, 경사면이나 까다로운 각도에서도 자유롭게 맞춤 설치가 가능한 대형 유니버셜 플랜지가 일체형으로 적용되었습니다.
■ 적용 범위
- 석유화학, 정유, 발전소 등 고온·고압 가혹 공정 생산 라인
- 아스팔트, 용융 수지, 고온 슬러지 및 특수 고체 파우더 저장고
- 탱크 상부가 경사지거나, 장착 위치의 각도 조절이 필수적인 대형 플랜지 구조 탱크
- 공간이 협소하거나 대형 플랜지 장착이 어려운 고온 저장조소형 가열로, 버퍼 탱크, 열수 및 증기 발생 시설의 수위 측정내부 배관 구조가 복잡하여 정밀한 빔 각도가 요구되는 화학·플랜트 공정일반적인 미터로 측정하기 힘든 복잡한 여건의 탱크기타 산업용 기계 및 비접촉식 거리 측정
■ 주요 특징
- 고성능 열 차단 냉각 구조: 특수 고안된 냉각 구조를 채택하여 초고온의 공정 온도에서도 내부 전자 소자를 완벽하게 보호합니다.
- 유니버셜 플랜지(Universal Flange) 탑재: 각도 조절 기능이 포함되어 탱크 구조에 맞춰 안테나 방향을 최적의 각도로 정렬할 수 있습니다.
- 강력한 신호 관통력: 밀도가 높은 고체 분체나 점성이 강한 유체 표면에서도 왜곡 없는 명확한 신호 데이터를 검출합니다.
- 5GHz 작동 주파수 대역폭은 더 높은 측정 분해능과 정확도를 의미한다.
- 안테나 빔 각도는 6°로, 주변 환경 및 분진, 수증기의 간섭을 최소화할 수 있다.
- 1~2mm의 오차를 가질 정도로 정확도가 좋다.
- 짧은 파장은 경사진 피 특정체에서 주파수의 반사 특성을 높이도록 되어 있다.
- 반응 시간이 짧고 (80~100ms) 측정 주기를 조정 가능하다 (0.5~500m/Min)
- 가짜 에코 주파수를 쉽게 제거할 수 있다.
- PTFE 렌즈 안테나를 완전 밀폐하여 주파수 누설이 되지 않으며 안전하게 사용할 수 있다.
- 원격 디버깅 및 원격 업그레이드 지원으로 현장 인력의 비용을 절감시킬 수 있다.
- 액체, 분체, 고체 등 유체의 종류에 관련없이 측정 가능하다.
- 한글 탑재로 누구나 쉽게 조정할 수 있다.
■ 주의 사항
- 고온 공정에 적용할 경우, 열이 위로 원활하게 방출될 수 있도록 쿨링핀 주변에 충분한 환기 및 방열 공간을 확보해 주십시오.
- 벽면 이격 거리 확보 왜곡과 간섭을 방지하기 위해 탱크 벽면으로부터 최소 200mm 이상 떨어뜨려 설치해야 합니다. 탱크 직경의 4분의 1 또는 6분의 1 지점이 가장 이상적입니다.
- 내부 장애물 및 유입구 회피 간섭 신호가 발생할 수 있으므로 탱크 내부의 사다리, 지지대, 가열 코일 같은 장애물을 피해야 합니다. 특히 원료가 떨어지는 유입구 바로 위에는 절대 설치하지 마십시오.
- 노즐 길이 기준 준수 탱크 상부 노즐에 설치할 때 안테나 끝단 렌즈 부분이 노즐 하단보다 최소 10mm 이상 탱크 내부로 더 돌출되도록 설치하는 것이 좋습니다.
- 최고 수위와 불감 대역 고려 센서 바로 앞부분에는 신호를 감지하지 못하는 불감 대역이 존재합니다. 탱크의 최고 수위가 이 불감 대역 안으로 들어오지 않도록 설치 높이를 설계해야 합니다.
- 야외 설치 시 빗물 유입 방지 케이블 글랜드를 단단히 조이고 케이블을 U자 형태로 아래로 처지게 구부려 빗물이 케이블을 타고 하우징 내부로 흘러 들어가지 않도록 하십시오.
