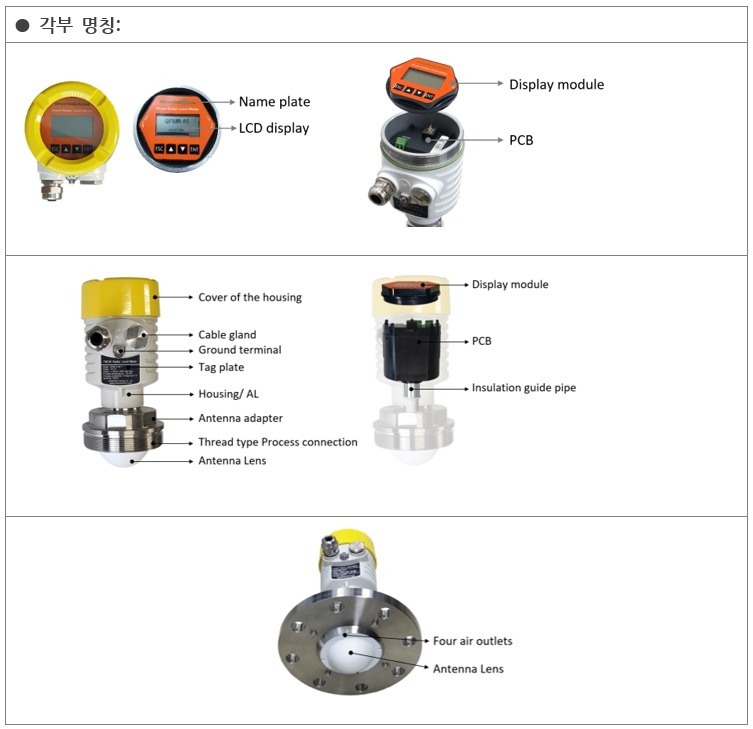

■ 구성도
■ 제품 소개
GFMR-80 시리즈 고정밀 레이더 레벨/거리 미터는 76~81GHz 대역의 초고주파 FMCW(주파수 변조 연속파) 방식을 채택한 최첨단 비접촉식 계측 솔루션입니다.
80 시리즈는 기존 모델 대비 안테나 개구면(넓이)을 대폭 확장 설계하여 신호의 송수신 효율과 집중도를 극대화했습니다. 빔 각도가 한층 더 정밀해진 덕분에 탱크 내부의 복잡한 구조물이나 벽면 간섭을 완벽에 가깝게 회피하며 수면 및 타겟을 정확히 조준합니다.
확장된 안테나와 진보된 알고리즘의 결합으로 ±1mm 오차 범위 내의 초정밀(High-Precision) 계측을 실현하였으며, 수면의 미세한 출렁임이나 가혹한 현장 노이즈 속에서도 흔들림 없이 일관되고 정확한 수위 및 거리 데이터를 제공하는 고성능 하이엔드 표준형 레이더 수위계입니다.
■ 적용 범위
스마트 재난 관리 및 수자원 환경: 하천, 댐, 저수지 및 범람 예측 시스템 등 신뢰성이 최우선인 환경.
소형 탱크 및 고밀도 화학 반응기: 내부 공간이 협소하거나 간섭 요소가 많아 정밀한 조준이 필요한 공정.
고난이도 분진 및 화학 탱크: 석탄, 카본, 석회석, 시멘트 등이 날리는 분진 환경 및 강한 부식성 가스가 상존하는 환경.
초정밀 제어 공정: 미세한 레벨 변화가 제품 품질 및 안전에 직결되어 높은 정확성±1mm 을 요구하는 탱크.
가혹한 공정 환경: 일반적인 레벨 미터로는 측정이 불가능한 복잡하고 열악한 여건의 탱크.
산업용 자동화 라인: HMD(고온 금속 감지), CMD(저온 금속 감지) 및 기타 고정밀 비접촉식 거리 측정 공정.
■ 주요 특징
- 새롭게 개발한 CMOS millimeter wave RF chip을 기반으로 보다 세련된 RF architecture를 실현하였으며 신호 대 잡음 비율을 높여 작은 불감대 (Dead band: 80mm 이하/ 액체기준)를 갖도록 하였다.
- 5GHz 작동 주파수 대역폭은 더 높은 측정 분해능과 정확도를 의미한다.
- 안테나 빔 각도는 3°로, 주변 환경 및 분진, 수증기의 간섭을 최소화할 수 있다.
- 2~3mm의 오차를 가질 정도로 정확도가 좋다.
- 짧은 파장은 경사진 피 특정체에서 주파수의 반사 특성을 높이도록 되어 있다.
- 반응 시간이 짧고 (80~100ms) 측정 주기를 조정 가능하다 (0.5~500m/Min)
- 가짜 에코 주파수를 쉽게 제거할 수 있다.
- PTFE 렌즈 안테나를 완전 밀폐하여 주파수 누설이 되지 않으며 안전하게 사용할 수 있다.
- 원격 디버깅 및 원격 업그레이드 지원으로 현장 인력의 비용을 절감시킬 수 있다.
- 액체, 분체, 고체 등 유체의 종류에 관련없이 측정 가능하다.
- 한글 탑재로 누구나 쉽게 조정할 수 있다.
■ 주의 사항
- 벽면 이격 거리 확보 왜곡과 간섭을 방지하기 위해 탱크 벽면으로부터 최소 200mm 이상 떨어뜨려 설치해야 합니다. 탱크 직경의 4분의 1 또는 6분의 1 지점이 가장 이상적입니다.
- 내부 장애물 및 유입구 회피 간섭 신호가 발생할 수 있으므로 탱크 내부의 사다리, 지지대, 가열 코일 같은 장애물을 피해야 합니다. 특히 원료가 떨어지는 유입구 바로 위에는 절대 설치하지 마십시오.
- 노즐 길이 기준 준수 탱크 상부 노즐에 설치할 때 안테나 끝단 렌즈 부분이 노즐 하단보다 최소 10mm 이상 탱크 내부로 더 돌출되도록 설치하는 것이 좋습니다.
- 최고 수위와 불감 대역 고려 센서 바로 앞부분에는 신호를 감지하지 못하는 불감 대역이 존재합니다. 탱크의 최고 수위가 이 불감 대역 안으로 들어오지 않도록 설치 높이를 설계해야 합니다.
- 야외 설치 시 빗물 유입 방지 케이블 글랜드를 단단히 조이고 케이블을 U자 형태로 아래로 처지게 구부려 빗물이 케이블을 타고 하우징 내부로 흘러 들어가지 않도록 하십시오.
기본 사양
| Model | GFMR-80 | ||
|---|---|---|---|
| 주파수 | 76~81GHz | ||
| 최대 · 측정 · 거리 | 일반형 | 10m, 20m | Liquid, Solid, Powder |
| 광범위용 | 30m, 60m, 120m | Liquid, Solid, Powder | |
| 안테나 · 재질 · 및 · 크기 | PTFE, Ø70~80mm | ||
| 분해능 | 1~2mm | ||
| 응답 · 시간 | < 80~100ms | ||
| 측정 · 주기 | 조정 · 가능 (1m/min~300m/min) | ||
| 정확도 | < 2mm | ||
| 반복성 | < 1mm | ||
| 빔 · 각 | 3° | ||
| 불감대 | Liquid | 10m, 20m, 30m: 0.08~0.1m, 60m: 0.2~0.6m, 120m: 0.6m | |
| Solid, Powder | 10m, 20m, 30m: 0.1~0.5m, 60m: 0.2~0.6m, 120m: 0.6~0.8m | ||
| 측정 · 최소 · DK값 | 1.5~1.8 | ||
| 전원 · 공급 |
2-Wire, 4-Wire, 6-Wire: DC 24V / 22.5mA Option: AC85-240V, 50~60Hz |
||
| 출력 · 신호 | 10m | 2-Wire: 4-20mA with HART | |
| 20m, 30m, 60m, 120m |
2-Wire: 4-20mA with HART 4-Wire, 6-Wire: 4-20mA, RS485 |
||
| 오류출력 | 4mA, 22mA or 20.5mA (설정 · 가능) | ||
| 조정 | 4 · 버튼 | ||
| 디스플레이 | LCD · 디스플레이, 128x64픽셀 / 레벨, 거리 · (공간), 4-20mA · 전류, % | ||
| 언어 | 한글, 영어 | ||
| 유체 · (분체) · 온도 | 표준: -40~85°C, -40~120°C, -40~180°C, 기타: -40~1,200°C | ||
| 유체 · (분체) · 압력 | -1...4.0MPa (기타 · 고압은 · 문의 · 바람) | ||
| 주변 · 온도 | 출력: -40°C~55°C, 지시: -30°C~55°C | ||
| 주변 · 습도 | ≤ 95%RH | ||
| 하우징 · 재질 | 표준: 알루미늄 · 다이-케스팅, 옵션: 스테인레스 · 스틸 | ||
| IP · 등급 | IP67 | ||
| 안테나 · 종류와 · 재질 | 렌즈타입 · 안테나 / PTFE | ||
| 공정 · 연결부 | G3.5 · 나사 · 타입, 플랜지 · 타입, 각도 · 조절 · 플랜지 | ||
| 배선 · 도입부 | NPT 1/2"-FM, G (PF) 1/2"-FM, M20X1.5 | ||
| 권고 · 케이블 · 사양 | AWG18 or 0.75m㎡ | ||
| 부대용품 · (옵션) | 냉각핀 · 구조 · 플랜지, 분리형 · 석영이 · 포함된 · 냉각핀 · 구조 · 플랜지, 어댑터, 도파관, 자외선 · 보호 · 가리개, 기타 | ||
제품 선정 코드
80GHz · Non-contact · FMCW · Smart · Radar · Level/Distance · Meter
- - Level, Distance (Space), 4-20mA current, Percentage
- - Material properties, Material characteristics and Wastage line
- - 10m, 20m: 2-Wire system: 4~20mA with Hart
- - 20m: 6-Wire system: 4~20mA with RS485/Modbus
| Model | Code | Antenna | Specification |
|---|---|---|---|
| GFMR-78G | Range | 10 | Max. 10m |
| 20 | Max. 20m | ||
| Connection | Standard Antenna | ||
| -T | Thread: G1.5” Male | ||
| -50 | Flange: DN50 (2”) / Separated mounting | ||
| -80 | Flange: DN80 (3”) / Separated mounting | ||
| -100 | Flange: DN100 (4”) / Separated mounting | ||
| -125 | Flange: DN125 (5”) / Separated mounting | ||
| X | Special option antenna — Pls check above antennas and record antenna code No. | ||
| Option | N | None | |
| H | Cooling fin for high-temperature | ||
| HC | Cooling fin for high-temperature, filter | ||
| O | Others. | ||
|
제품 주문 시 필요 사양 |
1) 제품 기본 모델 2) 측정 범위 및 최고 상위 레벨/거리 3) 유체의 종류, 사용 온도, 사용 압력 5) 미터 연결 방법 및 사이즈 6) 연결플랜지 종류 및 안테나 재질 (기본: SUS304, 옵션: SUS316, PTFE, PVDF) 7) 안테나 몸체 재질 (SUS304, SUS316, PTFE) 8) 탱크 모양 및 크기: W, D, H 9) 탱크 노즐 (연결 단관) 크기 10) 전선연결구 크기(M20·X·1.5 or 1/2” NPT) 11) 추가 옵션 및 주의 사항 |
(본 자료는 당사의 기술 사양 업그레이드로 인하여 사전에 통보 없이 변경될 수 있습니다)
