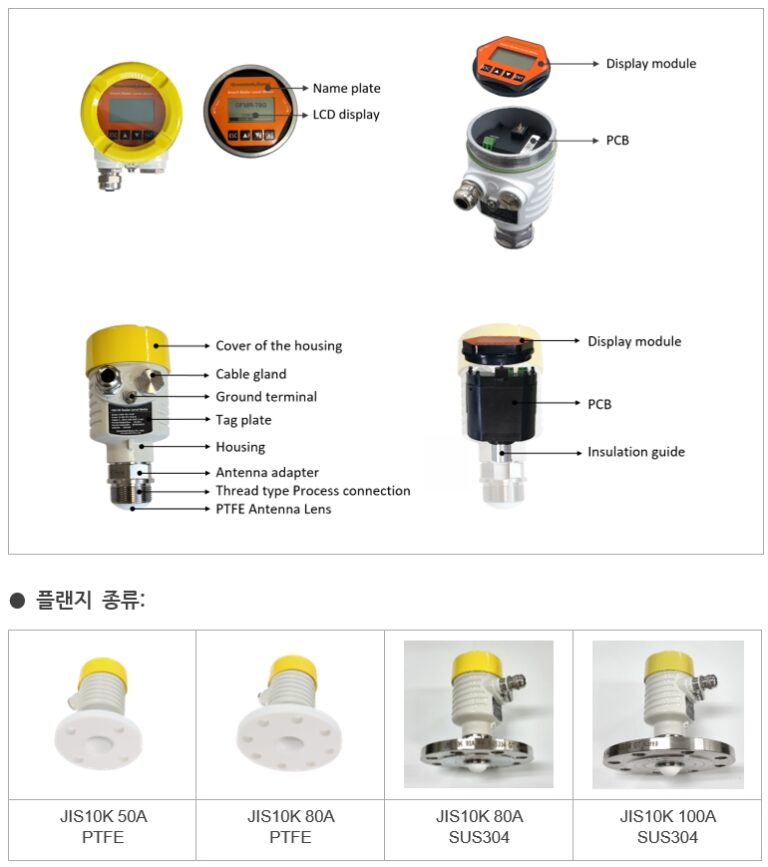

■ 구성도
■ 제품 소개

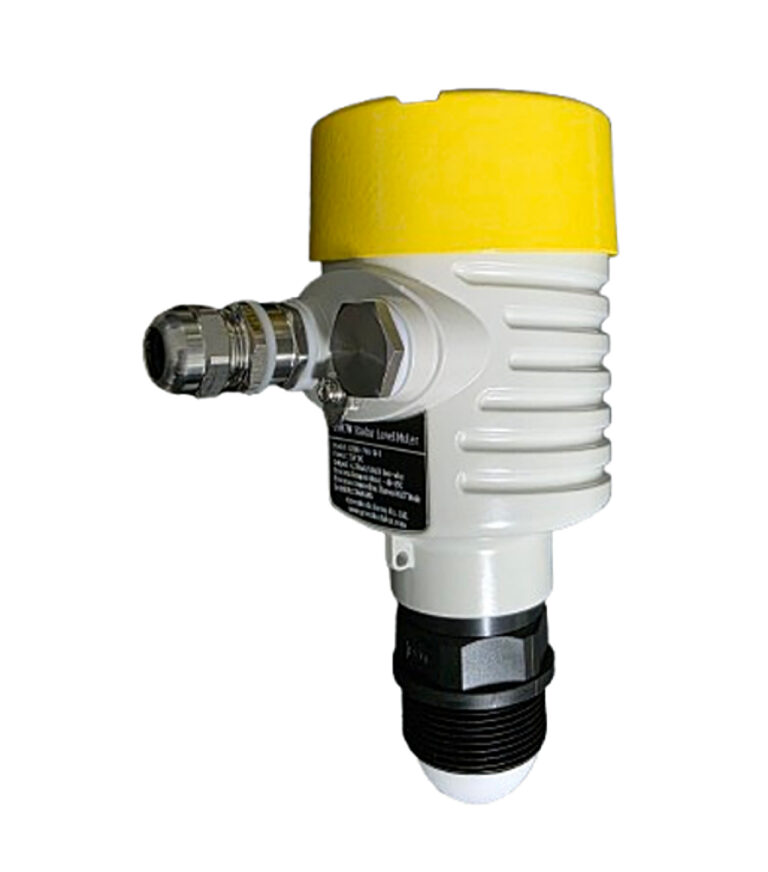

FMCW 78GHz 고주파 레이더 기술과 고순도 나사산 PVDF 재질로 특수 밀폐 처리한 모델입니다. 강산, 강알카리 등 부식성이 매우 강한 화학 약품과 유독성 가스가 발생하는 가혹한 환경에서도 센서 손상 없이 안전하게 사용할 수 있습니다.
■ 적용 범위
화학 약품 저장조 및 이송 탱크 (염산, 황산, 질산, 수산화나트륨 등)
도금 공정 라인 및 도금액 회수 탱크
반도체·디스플레이 제조 공정 내 고순도 화학 물질 탱크
소형 가열로, 버퍼 탱크, 열수 및 증기 발생 시설의 수위 측정
- 기타 산업용 기계 및 비접촉식 거리 측정
■ 주요 특징
화학 약품 저장조 및 이송 탱크 (염산, 황산, 질산, 수산화나트륨 등)
도금 공정 라인 및 도금액 회수 탱크
반도체·디스플레이 제조 공정 내 고순도 화학 물질 탱크
- 5GHz 작동 주파수 대역폭은 더 높은 측정 분해능과 정확도를 의미한다.
- 안테나 빔 각도는 6°로, 주변 환경 및 분진, 수증기의 간섭을 최소화할 수 있다.
- 1~2mm의 오차를 가질 정도로 정확도가 좋다.
- 짧은 파장은 경사진 피 특정체에서 주파수의 반사 특성을 높이도록 되어 있다.
- 반응 시간이 짧고 (80~100ms) 측정 주기를 조정 가능하다 (0.5~500m/Min)
- 가짜 에코 주파수를 쉽게 제거할 수 있다.
- PTFE 렌즈 안테나를 완전 밀폐하여 주파수 누설이 되지 않으며 안전하게 사용할 수 있다.
- 원격 디버깅 및 원격 업그레이드 지원으로 현장 인력의 비용을 절감시킬 수 있다.
- 액체, 분체, 고체 등 유체의 종류에 관련없이 측정 가능하다.
- 한글 탑재로 누구나 쉽게 조정할 수 있다.
■ 주의 사항
화학 약품 저장조 및 이송 탱크 (염산, 황산, 질산, 수산화나트륨 등)
도금 공정 라인 및 도금액 회수 탱크
반도체·디스플레이 제조 공정 내 고순도 화학 물질 탱크
- 벽면 이격 거리 확보 왜곡과 간섭을 방지하기 위해 탱크 벽면으로부터 최소 200mm 이상 떨어뜨려 설치해야 합니다. 탱크 직경의 4분의 1 또는 6분의 1 지점이 가장 이상적입니다.
- 내부 장애물 및 유입구 회피 간섭 신호가 발생할 수 있으므로 탱크 내부의 사다리, 지지대, 가열 코일 같은 장애물을 피해야 합니다. 특히 원료가 떨어지는 유입구 바로 위에는 절대 설치하지 마십시오.
- 노즐 길이 기준 준수 탱크 상부 노즐에 설치할 때 안테나 끝단 렌즈 부분이 노즐 하단보다 최소 10mm 이상 탱크 내부로 더 돌출되도록 설치하는 것이 좋습니다.
- 최고 수위와 불감 대역 고려 센서 바로 앞부분에는 신호를 감지하지 못하는 불감 대역이 존재합니다. 탱크의 최고 수위가 이 불감 대역 안으로 들어오지 않도록 설치 높이를 설계해야 합니다.
- 야외 설치 시 빗물 유입 방지 케이블 글랜드를 단단히 조이고 케이블을 U자 형태로 아래로 처지게 구부려 빗물이 케이블을 타고 하우징 내부로 흘러 들어가지 않도록 하십시오.
