제품 소개

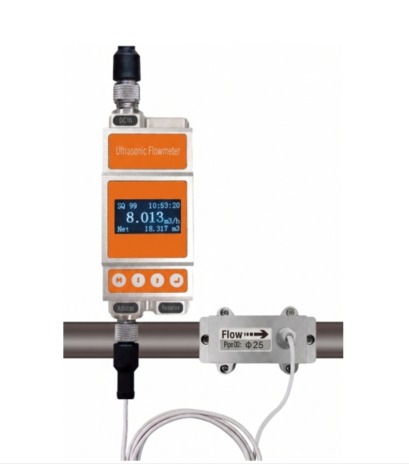

GTUX-100초음파 유량계는 현장의 설치 편의성을 한 차원 더 끌어올린 혁신적인 클램프온(Clamp-on) 방식의 차세대 유량계입니다. 세계 최고 수준의 첨단 시간 계측 전용 칩을 장착하여 50ps(피코초)라는 압도적인 시간 해상도로 유체의 실시간 흐름을 정밀하게 제어하고 공정 효율을 높여 기업의 생산 비용을 획기적으로 절감합니다.
특히 본 장비는 독창적인 원형 마그네틱(자석) 철심 구조 설계가 도입되어, 별도의 복잡한 공구 없이도 배관 외부에서 단 2~3분 만에 자동으로 고정되어 계측을 즉시 시작할 수 있습니다. 비파괴 외장형 측정 방식을 구현하여 배관 절단이나 단수 조치(Downtime)가 필요 없고 압력 손실 및 센서 부식, 위생 오염 리스크를 원천 차단한 스마트 산업용 플랜트 표준 모델입니다.
제품 특징
초간편 자석식 자동 결합 설치 (Magnetic Easy Setup): 독창적인 원형 마그네틱 구조 설계를 채택하여 번거로운 수동 조임 과정 없이 2~3분 만에 완벽한 자석식 고정 설치가 완료됩니다.
공정 중단 및 압력 손실 제로 (Zero Downtime): 생산 라인을 멈추지 않고 가동 중인 상태에서 외벽에 부착할 수 있으며, 센서가 내부 유체 흐름을 방해하지 않아 압력 강하가 전혀 발생하지 않습니다.
초정밀 피코초(ps)급 시간 해상도: 50ps급 고성능 신형 연산 프로세서 칩을 적용하여 소구경부터 대구경 배관까지 흔들림 없는 완벽하고 안정적인 데이터 신뢰성을 구축합니다.
선명한 고대비 OLED 스마트 디스플레이: 야간이나 조도가 낮은 어두운 산업 환경에서도 식별력이 매우 뛰어난 고화질 OLED 스크린을 탑재하였으며, 설치 환경에 맞춰 화면을 180도 회전시켜 직관적인 모니터링이 가능합니다.
스마트 메뉴 내비게이션: 번거롭게 메뉴 일련번호를 외울 필요 없이 터치 키 조작만으로 날짜, 신호 품질, 순간 및 누적 유량을 한눈에 제어하고 커스터마이징할 수 있습니다.
폭넓은 가혹 환경 확장 라인업: 일반 컴팩트형 외에도 현장 조건에 맞춰 부식 방지용 PTFE 풀 코팅 재질(Anti-corrosive) 라인 및 최대 120°C까지 대응하는 고온용(Hi-temp) 분리형 모델 등 맞춤 선택이 가능합니다.
적용 범위
- 제약, 바이오 및 메디컬 시스템: 센서가 유체에 닿지 않아 교차 오염 위험이 없는 비접촉 위생 기준(Hygienic Standards)을 만족하여 무균 의약품 제조 공정에 이상적입니다.
- 반도체 및 이차전지 화학 플랜트: 고순도 화학 용제, 초순수 공급 시스템의 실시간 유량 모니터링 및 정밀 제어.
- 식음료, 유제품 및 양조 가공 산업: 제품 이송 라인의 엄격한 HACCP 위생 관리 및 다양한 점도의 음료 수송 적산 계측.
- 산업용 화학 세정 및 부식 유체 라인: 계측이 까다로운 각종 산, 알칼리성 수용액, 유기 화학 용매 및 알코올류 정량 이송 관리.
- 광범위한 배관 구경 및 재질 완벽 호환: 최소 OD 9.53mm(DN6) 소구경 파이프부터 최대 OD 110mm(DN100)까지 대응 가능하며, 스테인리스강, 탄소강, 구리관 등 금속관은 물론 PVDF, PVC, PPR, PFA, HDPE 등 플라스틱 배관에도 제약 없이 폭넓게 호환됩니다.
기본 사양
| 항목 (Performance) | 상세 기술 사양 (Technical Parameters) |
|---|---|
| 계측 정확도 (Accuracy) | ±2.0% (유속 범위 0.3 m/s ~ 5.0 m/s 기준) |
| 유속 측정 범위 (Flow Range) | 0.1 m/s ~ 5.0 m/s |
| 선형성 (Linearity) | ±2.0% (유속 범위 0.3 m/s ~ 5.0 m/s 기준) |
| 반복 재현성 (Repeatability) | 0.8% |
| 응답 속도 (Response Time) | 500ms (0.5초) |
| 디스플레이 화면 (Display) | 1.3인치 128*64 고해상도 OLED (180도 화면 회전 기능 지원) |
| 지원 언어 (Language) | 영어 (English) |
| 표시 단위 (Display Units) | m³/h, LPM, GPM, LPH (미터법 및 인치법 선택 가능 / 기본값: m³/h) |
| 데이터 출력 항목 (Display Data) | 순간 유량, 유속, 네트 누적량, 단일 누적량, 년/월/일별 누적량 |
| 표시 자리수 (Display Digits) | 7자리 디지털 표시 (Display 7 digits) |
| 데이터 저장 기간 (Data Storage) | 최대 10년, 64개월, 64일 분량 데이터 내부 보존 |
| 키패드 조작 (Keypad) | 4 터치 키 방식 (4 touch key) |
| 구동 전원 사양 (Power Supply) | 24VDC @ 3W |
| 아날로그 출력 (Analog Output) | 4-20mA (최대 부하 저항: 600Ω) |
| 직렬 통신 (Communication) | RS485 (산업 표준 Modbus RTU 프로토콜 지원) |
| 경보 출력 접점 (Alarm Output) | OCT 상/하한 리미트 알람 설정 가능 (옵션 사양) |
| 릴레이 출력 (Relay Output) | 30VDC @ 1A (스위칭 주파수 2Hz 미만 / 옵션 사양) |
| 측정 대상 유체 (Medium) | 물, 정밀 화학 용제 등 (이물질 및 기포 함유량 4% 이하인 단상 액체) |
| 보호 등급 (IP Grade) | IP54 또는 IP65 |
| 설치 구조 및 방식 (Installation) | 일체형(Compact) 또는 분리형(Separate) 설계 지원 (자석 연동형 상하 브라켓 구조) |
| 적용 배관 외경 범위 (Pipe Range) | OD 9.53mm ~ OD 110mm (DN6 ~ DN100 대응 가능) |
| 하우징 재질 (Housing Material) | 알루미늄 합금 (Aluminum alloy) |
| 측정 유체 온도 범위 (Medium Temp.) | 일체형: -10°C ~ +50°C 분리형 기본: -10°C ~ +70°C 분리형 고온/부식방지형: -10°C ~ +120°C |
| 동작 환경 조건 (Environment) | 주변 온도: -10°C ~ +50°C / 주변 습도: 0~95% RH (결로가 없을 것) |
| 적용 유체 점도 (Viscosity) | 300 cSt 미만 (<300CST, mm²/s) |
| 기본 케이블 길이 (Cable Length) | 기본 2m 제공 (주문 사양에 따라 최대 20m까지 호환 가능) |
