제품 소개

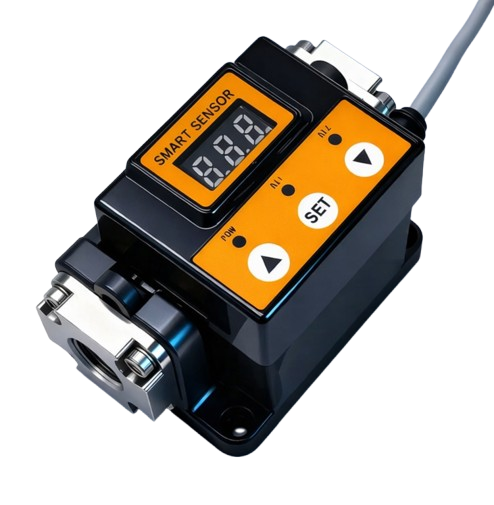

GTJ-미소 임펠러 유량계는 배관 내 액체의 유량, 온도, 압력을 실시간으로 모니터링하는 고정밀 통합 센서입니다.
파이프라인 중앙에는 베어링으로 지지되는 임펠러가 설치되어 있습니다. 유체가 파이프라인을 통과할 때 임펠러 날개에 충격을 주어 임펠러를 회전시킵니다. 이때 임펠러의 회전 속도는 유체의 흐름 속도에 정비례합니다.
액체의 흐름이 임펠러를 회전시키면, 회전하는 임펠러에 의해 홀 스위치가 유량에 비례하는 주파수 신호를 생성합니다. 그 후 트랜스미터(전송기)는 이 주파수 신호를 전기 신호로 변환하며, 동시에 압력 센서는 압력 신호를, 온도 센서는 온도 신호를 각각 출력합니다.
제품 특징
통합 스마트 센서: 유량, 압력, 온도를 하나의 장치에서 동시에 측정할 수 있는 통합형 센서를 탑재하고 있습니다.
직관적인 디스플레이: 자체 발광 OLED 디스플레이를 채택하여 어두운 환경에서도 실시간 데이터를 명확하게 식별할 수 있습니다.
지능형 알람 및 출력: 온도, 유량, 압력에 대한 지능형 디스플레이와 알람 접점 출력을 지원하여 공정 관리의 효율성을 높였습니다.
우수한 내구성: 고정밀 프로브 기술과 안티-파울링(Anti-fouling) 설계를 통해 스케일 발생이나 부식에 강하며 긴 수명을 보장합니다.
고정밀 계측: 넓은 측정 범위 내에서 낮은 압력 손실과 우수한 반복 재현성을 바탕으로 정밀한 계측이 가능합니다.
적용 범위
반도체 제조: 식각(Etching), 연마(Grinder), 세정 장비의 냉각수 공급 및 정밀 온도 관리에 최적화되어 있습니다.
에너지 및 발전: 발전소 및 태양광 설비의 열교환 시스템 모니터링 및 효율적인 에너지 관리에 사용됩니다.
석유화학 및 제강: 화학 공정 라인의 유체 이송 모니터링 및 철강 설비의 냉각수 제어용으로 적합합니다.
산업 자동화: 식음료 공정, 제지 산업, 배터리 생산 설비, 수처리 시설 등 정밀한 유량 계측이 필요한 모든 분야에 적용 가능합니다.
기본 사양
| 항목 (Performance) | 상세 기술 사양 (Technical Parameters) |
|---|---|
| 유량 측정 범위 (Flow Range) | 0.5 ~ 15 L/min |
| 유량 정확도 (Flow Accuracy) | Class 0.5 / Class 0.3 |
| 온도 측정 범위 (Temp Range) | 0 ~ 100°C (사용자 맞춤 설정 가능) |
| 온도 정확도 (Temp Accuracy) | 0.1°C |
| 디스플레이 타입 (Display Type) | 3자리 LED 디지털 디스플레이 |
| 전원 및 소비 전력 (Power Consumption) | 24VDC / 3W |
| 출력 신호 (Output Signal) | 2 알람 접점 + 4-20mA 아날로그 / 펄스 출력 (설정 가능) |
| 알람 접점 타입 (Alarm Contact Type) | NPN / PNP |
| 절연 저항 (Insulation Resistance) | 50MΩ @ 100VDC |
| 접점 용량 (Contact Capacity) | 24VDC, 50mA |
| 전환 시간 (Response Time) | 켜짐: ≤ 2s / 꺼짐: ≤ 2s (1~2s) |
| 접속 규격 (Interfaces) | G3/8", G1/2" 내부 나사산 (Internal Thread) |
| 하우징 재질 (Housing Material) | ABS |
| 인터페이스 재질 (Interface Material) | 304 스테인리스 스틸 (304 Stainless Steel) |
| 환경 조건 (Environmental Conditions) | 온도: -20 ~ 85°C / 습도: 85% RH 미만 |
| 보호 등급 (Protection Rating) | IP67 |
