제품 소개

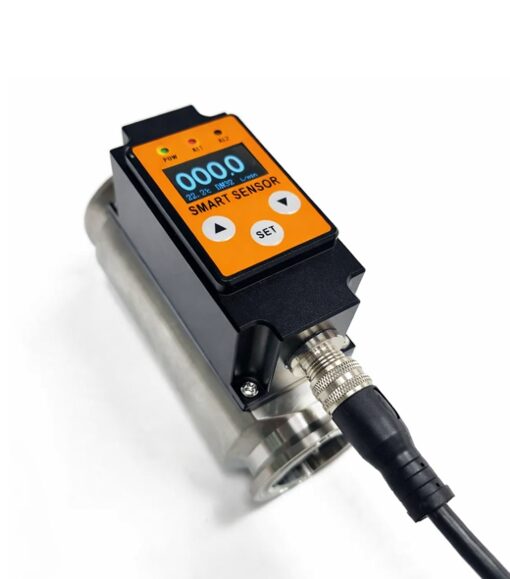

GTH-미소 볼텍스 유량계(Vortex Flow Sensor)는 테오도르 폰 카르만(Theodore von Kármán)의 ‘카르만 와류 현상’ 원리를 이용한 고정밀 계측 장비입니다. 파이프라인 내부의 액체 유량과 온도를 실시간으로 동시에 모니터링할 수 있는 지능형 센서로, 구동부가 없는 심플한 구조 덕분에 내구성이 뛰어나고 유지보수가 매우 간편합니다. 자체 발광 OLED 디스플레이를 통해 현장에서 즉시 데이터를 확인할 수 있습니다.
제품 특징
통합 모니터링: 하나의 센서로 유량과 온도를 동시에 측정하여 파이프라인 시스템을 통합 관리할 수 있습니다.
고정밀 OLED 디스플레이: 자체 발광 OLED 화면을 탑재하여 어떤 각도에서도 유량과 온도 값을 선명하게 확인할 수 있습니다.
다양한 출력 지원: 4-20mA 아날로그 출력, 펄스 신호, 알람 스위치 출력을 지원하여 외부 제어 시스템과 완벽하게 연동됩니다.
- 내구성 및 내부식성: 스테인리스 스틸(SUS304) 베이스와 알루미늄 합금 케이스를 채택하여 가혹한 산업 환경에서도 안정적입니다.
- 간편한 설치: 양방향 유니온 연결(Union Connection) 설계를 통해 좁은 공간에서도 쉽고 빠르게 설치 및 분해가 가능합니다.
적용 범위
에너지 및 발전: 수력 발전, 태양광 냉각 시스템, 유틸리티 라인 관리.
석유 화학 및 철강: 화학 공정 액체 이송 모니터링, 제철소 냉각수 관리.
반도체 및 정밀 제조: 반도체 장비 냉각 관리, 기계 가공 설비의 수용성 냉각제 유량 제어.
수처리 및 식음료: 정수 처리 공정 모니터링, 식품 가공 및 배터리 공장 유체 관리.
기본 사양
| 항목 (Performance) | 상세 기술 사양 (Technical Parameters) |
|---|---|
| 측정 범위 (Flow Range) | 비교표 참조 (See the comparison table below) |
| 측정 정확도 (Accuracy) | ±2% F.S. |
| 온도 측정 범위 (Temp Range) | 0 ~ 100°C (주문 사양에 따라 커스터마이징 가능 / Customizable) |
| 온도 해상도 (Temp Resolution) | 0.1°C |
| 디스플레이 (Display) | 128x64 OLED 디스플레이 |
| 스위칭 시간 (Switching Time) | Turn-on: ≤5s (1-3s) / Turn-off: ≤5s (1-5s) |
| 출력 신호 (Output) | 4-20mA 아날로그, 펄스(Pulse), 알람 접점 (설정 가능 / Configurable) |
| 알람 접점 타입 (Alarm Contact) | NPN / PNP |
| 절연 저항 (Insulation Resistance) | 50MΩ @100VDC |
| 접점 용량 (Contact Capacity) | 24V / 50mA |
| 소비 전력 (Power Consumption) | 3W (24VDC) |
| 접속 규격 (Interfaces) | G1/4", G3/8", G1/2", G3/4", G1" 암나사 (Internal Thread) |
| 하우징 재질 (Housing Material) | 알루미늄 합금 (Aluminum alloy) |
| 베이스 재질 (Base Material) | 스테인리스강 304 (304 Stainless steel) |
| 환경 조건 (Env. Conditions) | 온도: -20 ~ 85°C / 습도: 85% RH 이하 |
| 보호 등급 (Protection Rating) | IP67 |
