제품 소개

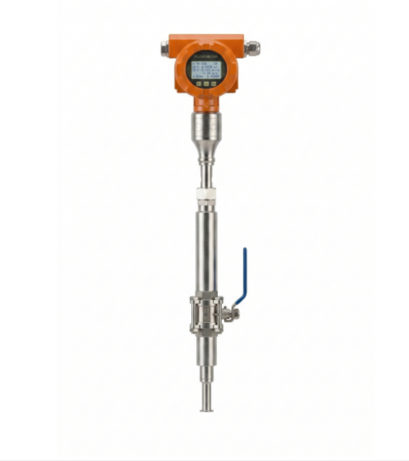

GT600B-질량 유량계는 열확산 원리(Thermal Diffusion Principle)를 기반으로 설계된 고정밀 질량 유량계입니다. 두 개의 백금 저항 온도 센서를 사용하여 가스의 질량 유량을 직접 측정하므로 별도의 온도나 압력 보정이 필요하지 않습니다. 높은 정밀도와 넓은 측정 범위를 제공하여 다양한 산업 현장에서 신뢰할 수 있는 가스 유량 측정 솔루션을 제공합니다.

Catalog US

제품 특징

  • 직접 질량 측정: 온도 및 압력 보정 없이 표준 상태의 질량 유량 또는 부피 유량을 즉시 얻을 수 있습니다.

  • 넓은 범위비: 0.1Nm/s의 미세 유속부터 120Nm/s의 고유속까지 측정이 가능하여 가스 누출 감지에도 효과적입니다.

  • 뛰어난 내구성: 센서에 가동 부위가 없어 진동에 강하고 유지보수가 간편하며 수명이 깁니다.

  • 디지털 인터페이스: 4라인 LCD 디스플레이를 탑재하여 현장에서 실시간 데이터를 명확히 확인할 수 있으며, RS-485 통신을 통해 통합 관리가 가능합니다.

적용 범위

  • 산업용 공정 가스: 산소(O2), 질소(N2), 수소(H2), 아르곤(Ar), 헬륨(He), 이산화탄소(CO2) 등 각종 공정 가스 제어.
  • 에너지 및 연료 관리: 천연가스(NG), LPG, 메탄, 프로판 유량 측정 및 보일러/가열로의 연소 공기 유량 최적화.
  • 제철 및 화학 플랜트: 용광로 가스(BFG), 코크스 오븐 가스(COG), 전로 가스(LDG) 측정 및 플레어 가스(Flare Gas) 모니터링.
  • 환경 및 유틸리티: 압축 공기(에어) 시스템 누출 감지, 폐수 처리장 폭기조 산소 조절, 굴뚝 배기가스 및 광산 환기 시스템 측정.

기본 사양

항목 (Performance) 상세 기술 사양 (Technical Parameters)
구조 형태 (Structure type) 삽입형 (Plug-in) / 파이프형 (Pipeline)
측정 매체 (Measuring medium) 일반적인 정밀 상태 가스 (아세틸렌, 삼염화붕소 등 불안정 매체는 측정 불가)
적용 구경 (Pipe diameter) 삽입형: DN65 ~ 4000mm / 파이프형: DN15 ~ 2000mm
유속 범위 (Flow rate range) 0.1 ~ 120Nm/s
정확도 (Accuracy) 1% ~ 2.5%
작동 온도 (Operating temp.) 센서: -40 ~ +450°C / 컨버터: -20 ~ +45°C
작동 압력 (Working pressure) 중압 ≤4.0MPa (삽입형) / 중압 ≤1.6MPa (파이프형)
전원 공급 (Power supply) (DC 24V) ≥ 12W
응답 속도 (Responding speed) 1초 (1s)
출력 신호 (Output signal) 4-20mA (1500V 광학 절연, 최대 부하 500Ω), RS485 (1500V 광학 절연)
알람 기능 (Alarm function) 1~2개 상시 개방(NO) 접점
공급 타입 (Type of supply) 일체형 구조
배관 재질 (Pipe material) 탄소강, 스테인리스 스틸, 플라스틱 등
실시간 디스플레이 (Live display) 4라인 LCD 디스플레이
표시 내용 (Display content) 질량 유량, 표준 부피 유량, 누적 유량, 표준 유속 등
보호 등급 (Protection level) IP65, IP67, IP68
센서 재질 (Sensor material) 스테인리스 스틸, 탄소강 (파이프형 선택 가능)
