제품 소개

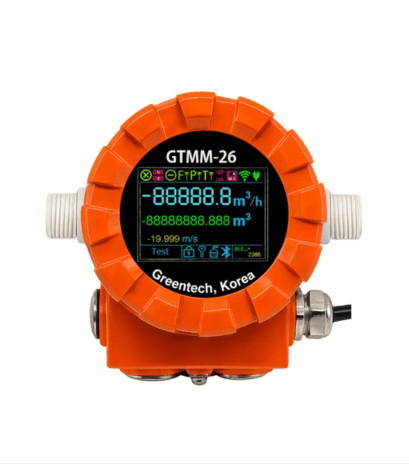

GTMM-26-RR미소 전자유량계는 패러데이의 전자기 유도 법칙을 기반으로 하여, 아주 미세한 유량까지 정밀하게 측정할 수 있도록 설계된 초소형 스마트 센서입니다. 배관 내부를 흐르는 도전성 액체의 유속을 감지하여 전기 신호로 변환하며, 초소형 구경(DN3~DN32) 전용 설계로 저유량 환경에서도 탁월한 안정성을 제공합니다. 특히 높은 반복 정밀도와 내구성을 바탕으로 가혹한 산업 공정에서도 신뢰할 수 있는 실시간 유량 데이터를 제공합니다.
3-in-1 통합 센싱 (유량 + 온도 + 압력) 이제 별도의 온도계나 압력계를 설치할 필요가 없습니다. GTMM-26 하나로 유량, 매체 온도, 배관 압력을 동시에 실시간으로 모니터링할 수 있어 설비 비용은 줄이고 효율은 높였습니다.
제품 특징
- 초정밀 저유량 측정: 최소 1 L/h의 극미세 유량부터 측정이 가능하며, 넓은 측정 범위(0.001~10 m/s)를 지원하여 정밀한 공정 제어에 적합합니다.
- 직관적인 LCD 디스플레이: 자체 디지털 LCD를 통해 순시 유량, 적산 유량, 유속, 알람 메시지 등을 한눈에 명확하게 식별할 수 있습니다.
- 다양한 출력 및 통신: 4~20mA 아날로그 출력은 물론 RS485(MODBUS), 펄스 출력, HART 프로토콜을 지원하여 각종 제어 시스템과의 호환성이 우수합니다.
- 강력한 내구성 및 재질 옵션: PEEK 또는 세라믹 라이닝과 316L, 하스텔로이 C, 티타늄 등 다양한 전극 재질을 선택할 수 있어 부식성 유체에도 강한 내구성을 보장합니다.
- 고정밀 및 반복성: 0.2%~0.5%의 높은 정확도 등급을 제공하며, 반복 정밀도는 정확도의 1/3 수준으로 매우 우수합니다.
- 스마트 Bluetooth 앱(App) 제어 현장 접근이 어려운 곳에 설치되어 있나요? 스마트폰 앱을 통해 무선으로 파라미터를 설정하고 데이터를 확인하세요. 작업자의 안전과 편의성을 획기적으로 개선했습니다.
적용 범위
- 반도체 및 하이테크: 정밀한 유량 제어가 필요한 반도체 제조 공정 및 화학 물질 주입 시스템에 최적화되어 있습니다.
- 제약 및 식음료: 위생적인 환경과 미세 배합이 중요한 제약 공정, 양조장, 식품 제조 라인에서 널리 사용됩니다.
- 환경 및 수처리: 도시 수도 시스템 관리 및 지자체 폐수 처리 등 정밀한 수자원 관리가 필요한 시설에 적합합니다.
- 화학 및 석유화학: 부식성 액체나 가혹한 화학 공정의 유체 이송 모니터링에 신뢰할 수 있는 솔루션을 제공합니다.
기본 사양
| 항목 (Item / Performance) | 기술 사양 (Technical Parameters) |
|---|---|
| 공칭 직경 (Nominal diameter) | DN3, DN4, DN6, DN8, DN10, DN15, DN20, DN25, DN32 |
| 적용 유체 (Applicable media) | 전도도 (Conductivity) > 5 μS/cm |
| 최소 유량 (Minimum flow rate) | 1L/h |
| 유속 (Flow velocity) | 0.001...10m/s |
| 측정 방향 (Flow measurement direction) | 양방향 측정 (Bidirectional measurement) |
| 정확도 등급 (Accuracy class) | 0.2, 0.3, 0.5 |
| 반복성 (Repeatability) | 정확도의 1/3 (1/3 of accuracy) |
| 온도 측정 (Temperature measurement) | PT1000, 해상도(resolution) 0.1°C |
| 전원 (Power) | 24 VDC, 총 전류(Total current) ≤ 200mA |
| 작동 압력 (Working pressure) | 1.0Mpa, 1.6Mpa |
| LCD 디스플레이 (LCD display) | 순간 유량, 누적 유량, 유속, 백분율, 온도, 압력, 알람 메시지 등 (Display up to 3 decimal points / Round type: 13 digits, Square type: 9 digits) |
| 출력 (Output) | • 아날로그(Analog) 4-20mA, RS485 • 펄스(Pulse) 0-5KHz • 릴레이(Relay - 옵션) 1channel 2A/30VDC |
| 디버깅 (Debugging) | 전면 패널 버튼 및 블루투스(Bluetooth) APP 제어 |
| 전극 재질 (Electrode material) | HC(Hastelloy C), 316L, Ti, Ta |
| 라이닝 재질 (Lining material) | PEEK, 세라믹 (Ceramic) |
| 하우징 재질 (Housing material) | 알루미늄 합금 (Aluminum alloy) |
| 유체 온도 (Medium temperature) | 최대 (MAX.) 180°C |
| 작동 주위 온도 (Operating ambient temperature) | -40 ~ 80°C |
| 보호 등급 (Protection rating) | IP65 (IP68 옵션 선택 가능) |
| 연결 방식 (Connection type) | 나사산 G1/2 (NPT1/2, 플랜지 및 클램프 연결 맞춤 제작 가능) |
| 통신 (Communication) | RS485 MODBUS RTU (옵션: HART 지원) |
| 옵션 (Option) | 온도 및 압력 측정 (Measuring Temperature, Pressure) |
