제품 소개

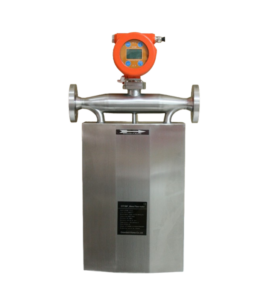

- GTCMF-U 코올리 질량 유량계(표준 일체형)는 유체가 흐르는 진동 튜브에 발생하는 **코리올리 힘(Coriolis Force)**을 감지하여 질량 유량을 직접 측정합니다. 부피 유량계와 달리 온도, 압력, 밀도, 점도의 변화에 영향을 받지 않으므로 어떤 환경에서도 극강의 정밀도를 유지합니다. 튜브의 진동 위상차를 통해 질량 유량을, 진동 주파수를 통해 밀도를 동시에 산출하는 복합 계측 솔루션입니다.
제품 특징
최고 수준의 정밀도: 액체 측정 시 최대 ±0.1% ~ 0.2%의 높은 오차 범위를 자랑하며 거래용(Fiscal Transfer)으로도 널리 쓰입니다.
다기능 계측: 하나의 센서로 질량 유량, 부피 유량, 밀도, 온도까지 동시에 측정하여 시스템 구성 비용을 절감합니다.
무빙 파트 부재: 내부에 회전체가 없어 마모로 인한 성능 저하가 거의 없고 유지보수 주기가 매우 깁니다.
적용 범위
정유 및 에너지: 고가의 원유, 연료유 거래용 계량 및 벙커링 시스템.
정밀 제조: 서로 다른 밀도를 가진 액체 화물의 혼합 및 정밀 배합 공정.
화학 플랜트: 고정밀 농도 조절이 필요한 화학 반응기 공급 라인.
기본 사양
| 항목 (Item / Performance) | 기술 사양 (Technical Parameters) |
|---|
| 적용 범위 (Applications) | 액체, 가스, 액체-고체 혼합물, 가스-고체 혼합물, 액체-가스 질량 및 부피 측정에 적합 |
|---|---|
| 미터 바디 재질 (Meter body) | 표준: SS 304 / 옵션: SS 316L 외 |
| 배관 재질 (Material of the Pipeline) | SS 316L / HC Hastelloy |
| 압력 (Pressure) | 기술 차트 참조 (고압용 별도 주문 가능) |
| 유체 온도 (Medium Temperature) | -50°C ~ +150°C (최대 고온형: +350°C / 최저 저온형: -300°C 별도 주문) |
| 주변 환경 온도 (Environment Temperature) | 센서(Sensor): -40°C ~ +150°C / 트랜스미터: -20°C ~ +70°C |
| 유량 측정 정확도 (Flow Rate Accuracy) | ± 0.2% (표준), ± 0.1% (옵션) |
| 밀도 측정 정확도 (Density Accuracy) | ±0.002g/cm³ (표준), ±0.001g/cm³ (옵션) |
| 재현성 (Repeatability) | ±0.10% Flow Rate |
| 전원 (Power) | DC 24V (0.5A 이상) |
| 출력 신호 및 통신 (Output Signal) | 4~20mA (부하 저항 <500Ω, 순간 유량 또는 밀도 선택 옵션) |
| 0~10kHz 순간 유량 펄스 신호 (Pulse Signal) | |
| 표준 RS 485 통신 (Standard RS 485 Communication) | |
| HART 프로토콜 (HART protocol) | |
| 방폭 기호 (Explosion-Proof Symbol) | 요청 시 제공 (On request) |
| 방폭 인증 번호 (Explosion Certification No.) | 요청 시 제공 (On request) |
