제품 소개

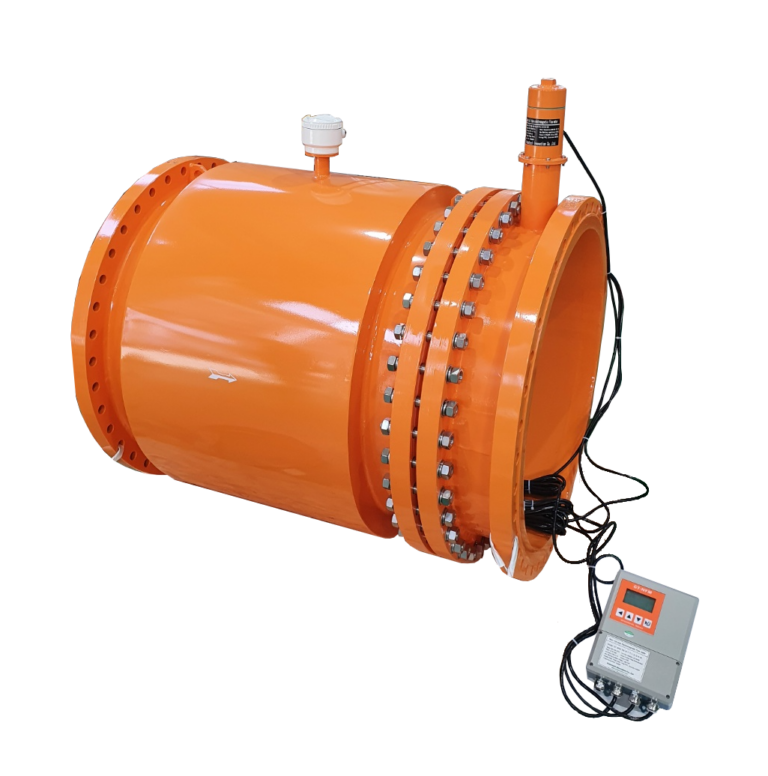

GT-NFM 비만관전자유량계는 유속-면적법(Velocity Area Method)을 사용하여, 액체가 가득 차지 않은 비만관 상태에서도 유량을 연속적으로 측정할 수 있는 최첨단 자동 유량계입니다.

Manual US
Catalog US

제품 특징

  • 실시간 모니터링: 순간 유량, 유속, 누적 유량 데이터를 실시간으로 측정하고 표시합니다.

  • 간편한 지능형 설정: 원형 관의 내경이나 사각 관의 폭만 입력하면 장비가 자동으로 관내 유량을 계산하여 출력합니다.

  • 정밀한 측정 시스템: 고성능 유속 센서와 수위 센서, 유량 지시계가 세트로 구성되어 액체의 높낮이와 상관없이 정확한 데이터를 제공합니다.

적용 범위

비만관 전자유량계는 다음과 같이 유체가 관내에 가득 차지 않거나 유동적인 환경에서 탁월한 성능을 발휘합니다.

  • 상하수도 관리: 도시 빗물(우수) 배출, 폐수 및 하수 처리장.

  • 특수 파이프라인: 하수가 절반만 차서 흐르는 하수관로, 오버플로 위어(Weir)가 없는 대유량 관로.

  • 농업 및 산업: 농업용수 관개 파이프라인 및 산업용 폐수 배출 시설.

기본 사양

측정 정밀도 (Accuracy) 2.0 ~ 2.5% F.S. (유속: 1.0%, 수위: ±3mm)
재현성 (Repeatability) ±0.15% 이내 (Better)
전극 개수 (Electrode Q'ty) 4개 (4pcs / 표준 사양)
최소 도전율 (Min. Conductivity) 5 Micro-Siemens 이상
유속 측정 범위 (Measuring range) 0.5 ~ 10m/sec
흐름 방향 (Flow direction) 양방향 측정 가능 (Bi-direction)
적용 구경 (Diameter) DN150 ~ 2,000mm
매체 압력 (Medium Pressure) 0.6, 1.0, 1.6 MPa (고압 사양은 별도 협의)
매체 온도 (Medium Temperature) 고무 라이닝: 0 ~ +60°C / PTFE 라이닝: 0 ~ +150°C
재질 (Material) 본체(Body): 도장형 강철 (Steel-painted)
전극(Electrode): SUS316L, 티타늄, 탄탈륨, 하스텔로이, 텅스텐 카바이드 등
측정관(Tube): SUS304
라이닝(Lining): 클로로프렌 고무 (CR), PTFE
플랜지(Flange): 강철(표준), SUS304/SUS316(옵션) / JIS, DIN, ANSI 규격 대응
보호 등급 (Enclosure) IP67 (표준 사양)
주변 온도 (Ambient Temp.) -20 ~ +60°C
유속 측정 범위 (Range of Velocity) ≤ 12m/s

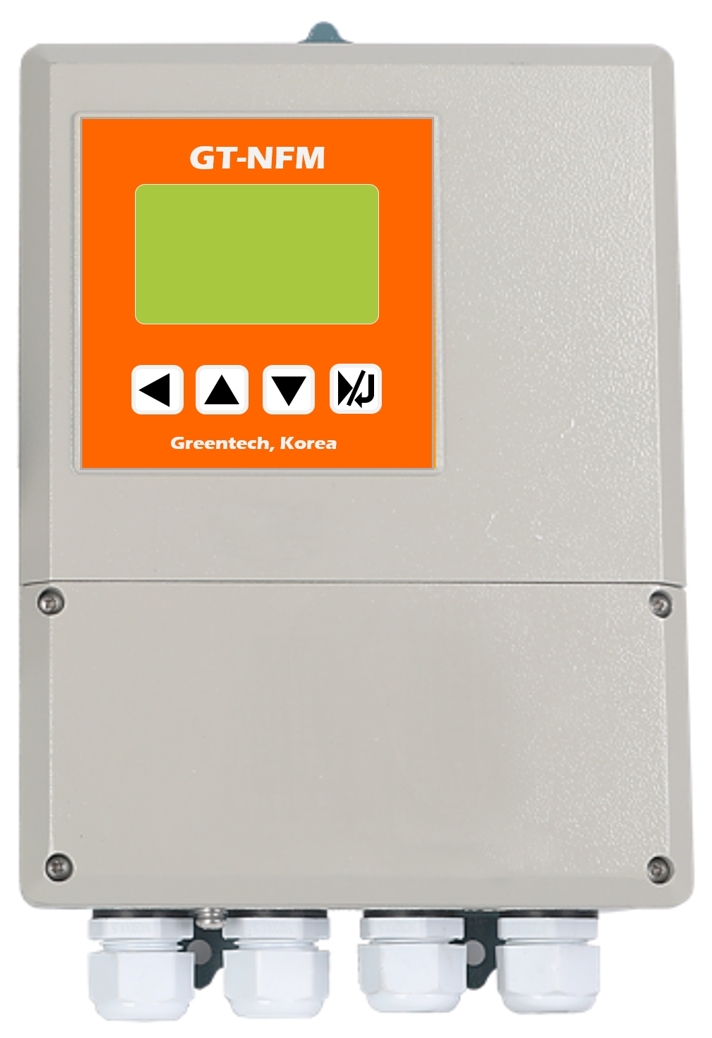

신호 변환기 (Converter) 디스플레이: LCD 표시창 (유량, 합계, 유속, 수위 표시)
전원: AC 220V (50~60Hz) / DC 24V (200mA)
출력: 4~20mA DC, RS485-Modbus (표준) / RS232, Profibus-PA (옵션)
오차 범위: ≤ ±0.02mA (아날로그 출력) / 부하 저항: 0~550Ω
설치 방식 (Mounting) 표면 장착형 (Surface)
전기 연결 (Connections) M20×1.5, 1/2" NPT, PG-13.5
* 참고: 제품 본체 및 변환기 케이스 색상은 사전 고지 없이 변경될 수 있습니다.
* 신호 변환기 디자인 및 구조는 주문 사양에 따라 변경될 수 있습니다.
