제품 소개

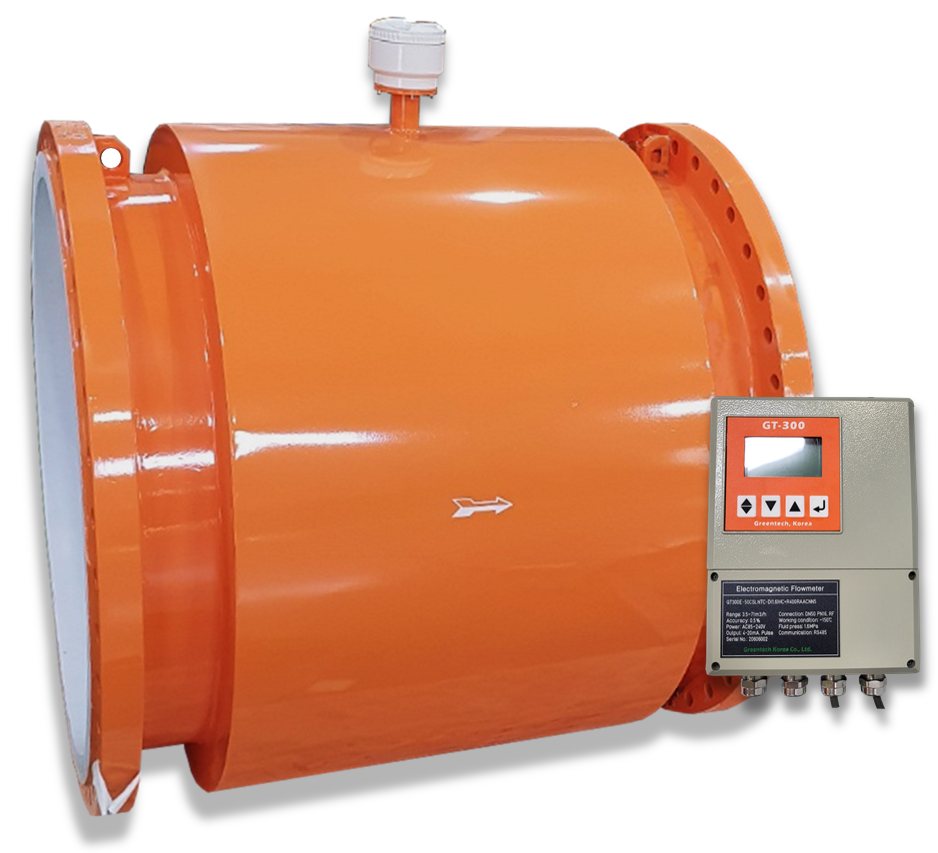

GT300-E 리모터 타입 전자 유량계는 정 센서와 변환기가 분리되어 케이블로 연결된 모델로, 배관이 깊은 곳에 있거나 환경이 열악한 곳에 설치하기 적합합니다.패러데이의 전자유도 법칙의 원리에 기초하여 유량을 측정합니다. 유체 속에 고형분이 있어도 도전도가 5μS/cm 이상인 유체는 측정합니다. 구동부가 없어 내구성이 우수하며 수명이 길고 기계적 유량계(예: 터빈 미터)보다 훨씬 더 큰 유량 비율(100: 1)을 제공합니다.
제품 특징
- 관경 DN10~2400mm의 다양한 파이프라인에 산업 전반에 사용 됩니다.
- 가격 대비 우수한 성능과 재현성, 정확성, 장기간의 안정성을 가졌습니다.
- 구동부가 없어 압력 손실이 없습니다.
- 전기전도도 5 µS/cm이상의 유체에 대한 광범위한 적용됩니다.
- 다중 신호 출력: 4~20 mA, Pulse, Alarm
- RS-485 및 Modbus 통신.
환경 적응성: 변환기를 눈높이에 맞는 벽면이나 파이프에 따로 설치(Surface Mounting)할 수 있어 관리가 편리합니다.

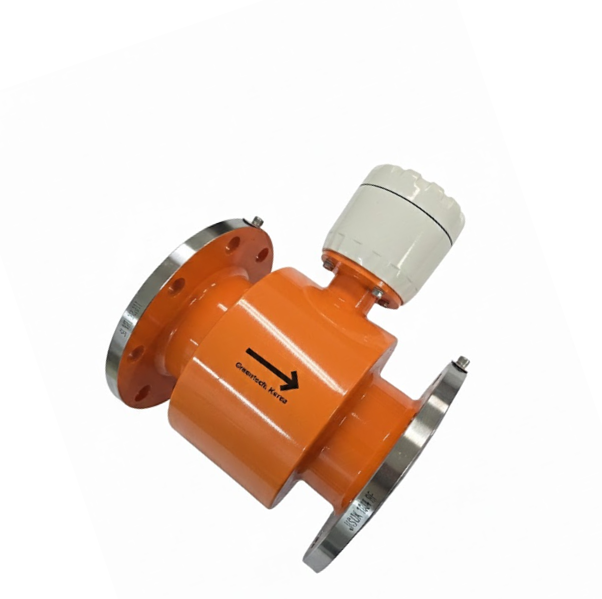

강력한 방수 성능: 분리형 센서는 IP68 등급 선택 시 완전 침수 상태에서도 안정적인 측정이 가능합니다.
노이즈 차단: 전용 신호 케이블을 사용하여 전자기 간섭으로부터 데이터를 보호합니다.
적용 범위
- 지하 매설 배관, 맨홀 내부, 진동이나 열기가 심해 현장 확인이 어려운 고온 액체 이송 라인 다양한 산업 분야에서 폭넓게 사용됩니다.
- 에너지 및 자원: 석유(Petroleum), 전력(Electric power)
- 화학 및 제조: 화학 공학(Chemical engineering), 제지(Papermaking)
- 보건 및 환경: 약학(Pharmacology), 환경 보호(Environmental protection) 시설 등
기본 사양
| 정확도 (Accuracy) |
표준: 유량의 0.5% (Span: 0.5~10m/s) 옵션: 유량의 0.3% (Span: 0.5~5m/s, DN350 미만) |
|---|---|
| 재현성 (Repeatability) | ±0.15% |
| 전극 수 (Electrode Q'ty) | 3개 |
| 최소 전도도 (Min. Conductivity) | 5 Micro Siemens |
| 측정 범위 (Measuring range) | 0.2 ~ 12m/sec (확장 시 0.1 ~ 15m/sec) |
| 흐름 방향 (Flow direction) | 양방향 (Bi-direction) |
| 연결 구경 (Diameter) | DN6 ~ DN2,400mm |
| 유체 압력 (Medium Pressure) | DN10~1000: 1.0, 1.6, 2.5, 4.0 MPa (특수 압력 별도 협의) |
| 유체 온도 (Medium Temperature) | -40 ~ +180°C |
| 재질 (Material) | Body: Steel painted, Stainless steel |
| Electrode: SUS316L, Titanium, Tantalum, Hastelloy, Tungsten Carbide, Platinum-Iridium | |
| Measuring Tube: SUS304 | |
| Lining: Chloroprene Rubber, PTFE, FEP, PFA, Polyurethane, Ceramic | |
| 보호 등급 (Protection Level) | IP65, IP67(Remote), IP68(Remote) |
| 주변 온도 (Ambient Temperature) | -25 ~ 60°C |
| 변환기 사양 (Transmitting Signal Converter) | |
| 출력 (Output) |
전원: 85~240VAC (옵션 DC 20~36V) 표준 출력: 4~20mA, 0~10mA DC, RS485 Modbus 옵션: RS232, HART, Profibus-PA |
| 디스플레이 (Display) | LCD: 유량(4자리), 적산량(9자리), 유속, 알람 상태 표시 |
| 설치 방식 (Mounting) | 일체형(Integral) 또는 분리형(Separate) |
| 외함 등급 (Enclosure) | Weather proof IP65/IP66 |
| 전기 연결 (Electric Connections) | 표준 1/2" NPT (옵션 M20×1.5, PG13.5 Plastic) |
