제품 소개

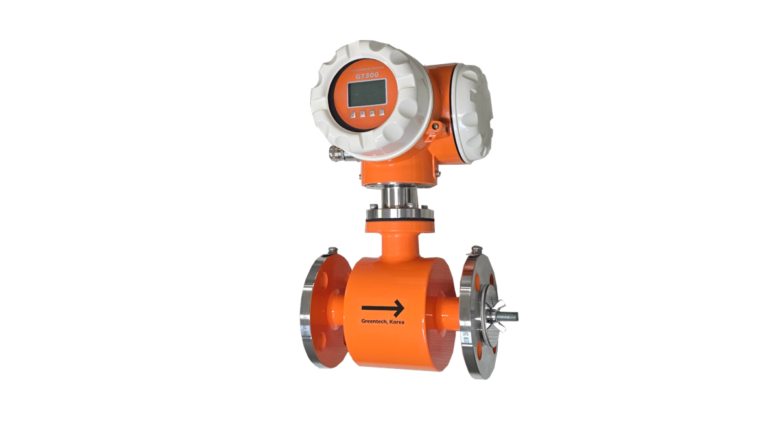

- GT300-E 더블헤드 전자유량계는 전자기 유도 원리를 활용하여 전도성 유체의 유량을 선형적으로 측정하는 고정밀 계기입니다. 내구성이 뛰어나 다양한 산업 현장의 가혹한 조건에서도 안정적인 데이터를 제공하는 것이 핵심입니다.
- 유체 속에 고형분이 있어도 도전도가 5μS/cm 이상인 유체는 측정합니다. 구동부가 없어 내구성이 우수하며 수명이 길고 기계적 유량계(예: 터빈 미터)보다 훨씬 더 큰 유량 비율(100: 1)을 제공합니다.
제품 특징
다양한 출력 지원: LCD 화면을 통해 현장 확인이 가능하며, 전류(Analog) 및 펄스(Digital) 출력, 알람 신호를 제공합니다.
통신 기능: RS-485 통신을 지원하여 외부 시스템과의 데이터 연동이 가능합니다.
정밀한 신호 처리: 유도된 전압 신호를 변환기에서 스케일링하여 아날로그 및 디지털 신호로 변환 처리합니다.
광범위한 측정: 전도성 유체라면 단순 액체뿐만 아니라 부식성이나 고형물이 섞인 혼합액도 정확하게 측정할 수 있습니다.
적용 범위
에너지 및 자원: 석유(Petroleum), 전력(Electric power)
화학 및 제조: 화학 공학(Chemical engineering), 제지(Papermaking)
보건 및 환경: 약학(Pharmacology), 환경 보호(Environmental protection) 시설 등
기본 사양
| 항목 (Items) | 상세 사양 (Descriptions) |
| 모델 (Model) | GT300-E |
| 정밀도 (Accuracy) | 표준: 측정값의 0.5% (Span: 0.5~10m/s) / 옵션: 0.3% (DN350 미만) |
| 재현성 (Repeatability) | $\pm 0.15\%$ |
| 전극 개수 (Electrode Q’ty) | 3개 (3pcs) |
| 최소 도전율 (Min. Conductivity) | 5 Micro-Siemens |
| 측정 범위 (Measuring range) | 0.2 ~ 12m/sec (확장 시 0.1 ~ 15m/sec) |
| 흐름 방향 (Flow direction) | 양방향 (Bi-direction) |
| 구경 (Diameter mm) | DN6 ~ 2,400mm |
| 허용 압력 (Medium Pressure) | DN10~1000: 1.0 / 1.6 / 2.5 / 4.0 MPa (특수 압력은 별도 협의) |
| 유체 온도 (Medium Temp.) | $-40 \sim +180^{\circ}C$ |
| 재질 (Material) | 본체: 도장형 강철, 스테인리스 강 전극: SUS316L, 티타늄, 탄탈룸, 하스텔로이, 텅스텐 카바이드, 백금-이리듐 등 라이닝: 클로로프렌 고무, PTFE, FEP, PFA, 폴리우레탄, 세라믹 등 |
| 보호 등급 (Protection Level) | IP67 (Remote type), IP68 (Remote type 옵션) |
| 주변 온도 (Ambient Temp.) | $-25 \sim 60^{\circ}C$ |
| 유속 측정 범위 (Range of Velocity) | $\leq 12m/s$ |
| 신호 변환기 (Transmitting Signal Converter) | 전원: AC 85~240V (50~60Hz) / 옵션: DC 20~36V 출력: 표준 4~20mA, 0~10mA, RS485 / 옵션: RS232, HART, Profibus-PA 디스플레이: LCD (유량 4자리, 누적치 9자리, 유속, 알람 상태 표시) |
| 전기 연결 (Electric Connections) | 표준: 1/2″ NPT / 옵션: M20×1.5, PG13.5 (플라스틱) |
